Датчики-реле разности давлений ДЕМ-202М-РАСКО

Датчики-реле разности давлений ДЕМ-202М-РАСКО широко применяются для контроля наличия потока жидкости, создаваемого питательными или циркуляционными насосами. Однако с увеличением использования насосов с частотно-регулируемым приводом и снижением минимально допустимого расхода рабочей среды значительно уменьшились и допустимые значения контролируемого перепада давлений.

ДЕМ-202М РАСКО используются в котельных, тепловых пунктах, системах отопления, автоматических установках пожаротушения, вентиляции и кондиционирования. Также они находят применение в автоматизации насосного, компрессорного и холодильного оборудования, а также в управлении технологическими процессами на предприятиях различных отраслей промышленности.

Датчики-реле разности давлений серии ДЕМ-202М-РАСКО разработаны как более чувствительные, компактные и экономичные устройства по сравнению с предыдущими сериями ДЕМ. Эти реле предназначены для контроля наличия потока на насосах, оценки степени засорённости фильтров, двухпозиционного регулирования давления в жидких и газообразных средах и других задач. Принцип их работы основан на замыкании или размыкании электрических контактов при изменении перепада давлений.

Отличительные особенности датчиков-реле разности давлений ДЕМ-202М-РАСКО:

• Уменьшенное* до 0,007 МПа минимальное значение уставки, что позволяет применять ДЕМ-202М-РАСКО для защиты от сухого хода насосов с частотным регулированием, работающих на минимальных режимах по расходу.
• Высокая устойчивость к внешним воздействующим факторам (ударам, вибрации, попаданию внутрь пыли и воды).
• Односторонний подвод давления, упрощающий монтаж на объекте.
• Расширенный ряд присоединительных резьб.
• До 4-х раз уменьшенные габариты и до 2-х раз сниженная масса.
• Патентованная конструкция, патент РФ №161109.

Основные технические характеристики датчика-реле разности давлений ДЕМ-202М-РАСКО

Диапазоны уставок, величина зоны возврата и максимально допустимое давление:

Коммутационная способность контактов:

― напряжение переменного тока 250 В (АС), частота 50 (60) Гц,  при сos(φ)>0,6  коммутируемый ток не более 10 А;
― напряжение постоянного тока 30 В (DC), коммутируемый ток не более 1 А.

Зона возврата в приборах ДЕМ-202М-РАСКО направлена в сторону повышения давления относительно уставки. При понижении давления и достижении им значения, соответствующего уставке, контакты 1—2 должны замыкаться, а контакты 1—3 ― размыкаться; при повышении давления на величину зоны возврата контакты 1—2 должны размыкаться, а контакты 1—3 ― замыкаться.

Коммутационная способность контактов:

― напряжение переменного тока 250 В (АС), частота 50 (60) Гц,  при сos(φ)>0,6  коммутируемый ток не более 10 А;
― напряжение постоянного тока 30 В (DC), коммутируемый ток не более 1 А.

Зона возврата в приборах ДЕМ-202М-РАСКО направлена в сторону повышения давления относительно уставки. При понижении давления и достижении им значения, соответствующего уставке, контакты 1—2 должны замыкаться, а контакты 1—3 ― размыкаться; при повышении давления на величину зоны возврата контакты 1—2 должны размыкаться, а контакты 1—3 ― замыкаться.

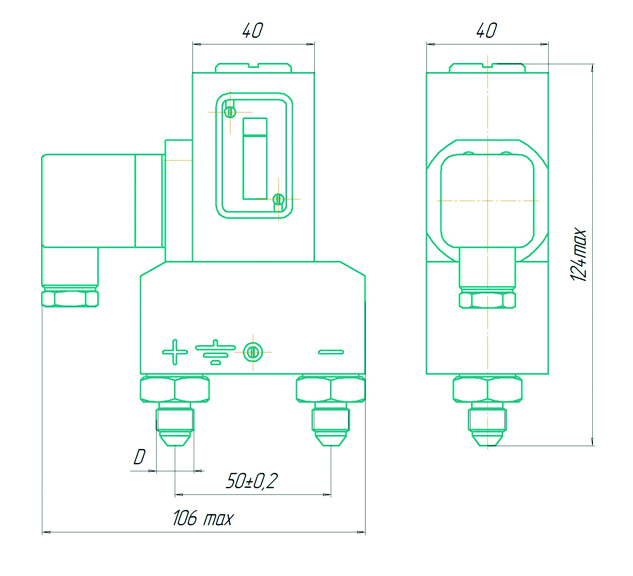

Габаритные и присоединительные размеры датчиков-реле давления ДЕМ-202М-РАСКО:

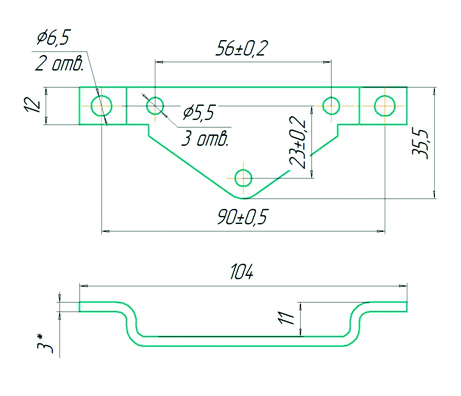

Кронштейн для настенного монтажа ДЕМ-202М-РАСКО:

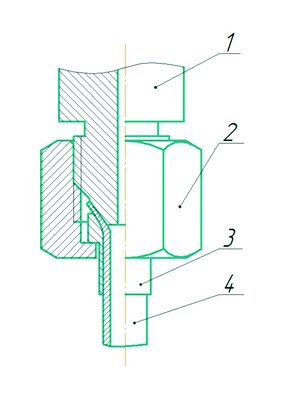

Подсоединение прибора к трубопроводу

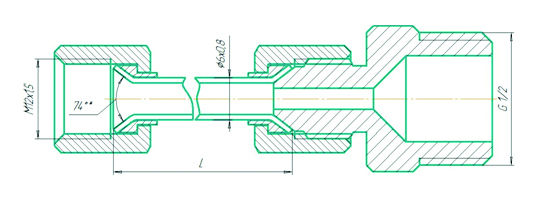

	Рукав соединительный с переходником для присоединения приборов с коническим штуцером М12х1,5 к трубопроводу

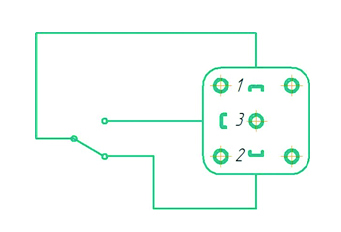

Схема электрических соединений

Обозначение при заказе датчиков разности давлений ДЕМ-202М-РАСКО:

При заказе указывается условное обозначение прибора и тип присоединения.

По умолчанию прибор поставляется с коническим штуцером М12х1,5 под развальцовку по ГОСТ 28941.12-91.

Необходимость поставки кронштейна для настенного монтажа и соединительного рукава указывается отдельной строкой.

Монтажный комплект для подключения приборов (датчиков-реле давления ДЕМ-105М РАСКО):

Приборы			Подключение к объекту
			Рукав соединительный САФП. 302656.007	Переходник САФП.753157.004	Присоединение к трубопроводу
РД; РРД	ДЕМ-105М; ДЕМ-202М	ДЕМ-102 РАСКО; ДЕМ-202 РАСКО	Состав: трубка медная развальцованная на конус с двух сторон (L = 1 м, наружный диаметр 6 мм) с ниппелями и гайками М12х1,5 на обоих концах		Кран шаровый с внутренней резьбой G1/2 Гнездо с внутренней резьбой G1/2
