Датчики-реле давления ДЕМ-105М-РАСКО

Датчики-реле давления ДЕМ-105М-РАСКО и ДЕМ-105М1-РАСКО используются для контроля давления газообразных и жидких сред в системах защиты и сигнализации силовых, насосных и компрессорных установок.

Датчики-реле давления ДЕМ-105М-РАСКО и ДЕМ-105М1-РАСКО используются в котельных, тепловых пунктах, системах вентиляции, отопления и кондиционирования для автоматизации холодильных, насосных и компрессорных установок, а также для регулирования технологических процессов в разных отраслях промышленности.

В качестве рабочей среды подходят вода, воздух, масла, хладоны и иные жидкости и газы, неагрессивные к резине, сталям, а также медным и алюминиевым сплавам.

Датчики-реле давления ДЕМ-105М-РАСКО и ДЕМ-105М1-РАСКО представляют собой усовершенствованную, более чувствительную, компактную и экономичную альтернативу предыдущим сериям реле давления ДЕМ. Они предназначены для контроля и сигнализации превышения допустимого давления в компрессорных, насосных, пневматических и других установках за счёт замыкания или размыкания электрических контактов. Приборы обладают высокой устойчивостью к внешним воздействиям — ударам, вибрациям, проникновению пыли и влаги — и обеспечивают надёжную коммутацию благодаря износостойким контактам.

Отличительные особенности датчиков-реле давления ДЕМ-105М-РАСКО:

• Высокая устойчивость к внешним воздействующим факторам (ударам, вибрации, попаданию внутрь пыли и воды);
• Для приборов ДЕМ-105М1-РАСКО - возможность контроля входного давления и настройки уставки по встроенному манометру;
• Расширенный ряд присоединительных резьб;
• До 4-х раз уменьшенные габариты и до 2-х раз сниженная масса.

Основные технические характеристики датчика-реле давления ДЕМ-105М-РАСКО

Диапазоны уставок, величина зоны возврата и максимально допустимое давление:

** - только для ДЕМ-105М с встроенным манометром;
*** - поставляются при заказе партии не менее 100 шт.

Коммутационная способность контактов:

- напряжение переменного тока 250 В (АС), частота 50 (60) Гц,  при сos(φ)>0,6  коммутируемый ток не более 10 А;
- напряжение постоянного тока 30 В (DC), коммутируемый ток не более 1 А.

Зона возврата в приборах ДЕМ-105М-РАСКО и ДЕМ-105М1-РАСКО направлена в сторону понижения давления относительно уставки. При повышении давления и достижении им значения, соответствующего уставке, контакты 1—2 должны размыкаться, а контакты 1—3 — замыкаться; при понижении давления на величину зоны возврата контакты 1—2 должны замыкаться, а 1—3 ― размыкаться.

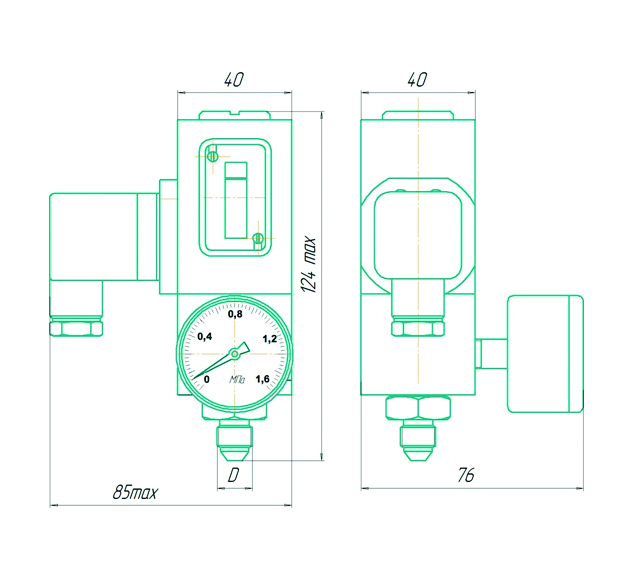

Габаритные и присоединительные размеры датчиков-реле давления ДЕМ-105М-РАСКО:

ДЕМ-105М-РАСКО	ДЕМ-105М1-РАСКО

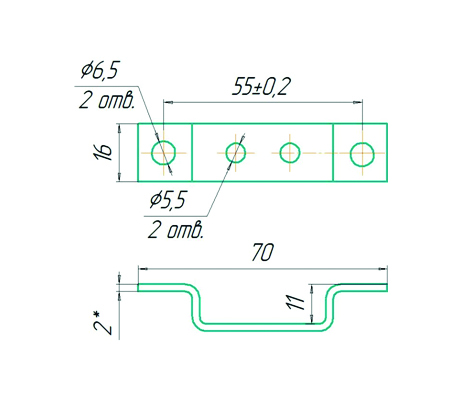

Кронштейн для настенного монтажа ДЕМ-105М-РАСКО и ДЕМ-105М1-РАСКО

Подсоединение прибора к трубопроводу

	Рукав соединительный с переходником для присоединения приборов с коническим штуцером М12х1,5 к трубопроводу

Схема электрических соединений

Обозначение при заказе датчиков-реле давления ДЕМ-105М-РАСКО:

При заказе указывается условное обозначение прибора, величина уставки (только для ДЕМ-105М-РАСКО) и тип присоединения.

По умолчанию прибор поставляется с коническим штуцером М12х1,5 под развальцовку по ГОСТ 28941.12-91.

Необходимость поставки кронштейна для настенного монтажа и соединительного рукава указывается отдельной строкой.

Монтажный комплект для подключения приборов (датчиков-реле давления ДЕМ-105М РАСКО):

Приборы			Подключение к объекту
			Рукав соединительный САФП. 302656.007	Переходник САФП.753157.004	Присоединение к трубопроводу
РД; РРД	ДЕМ-105М; ДЕМ-202М	ДЕМ-102 РАСКО; ДЕМ-202 РАСКО	Состав: трубка медная развальцованная на конус с двух сторон (L = 1 м, наружный диаметр 6 мм) с ниппелями и гайками М12х1,5 на обоих концах		Кран шаровый с внутренней резьбой G1/2 Гнездо с внутренней резьбой G1/2
