Датчики-реле давления ДЕМ-102-РАСКО

Датчик-реле давления ДЕМ-102 РАСКО предназначен для контроля и двухпозиционного регулирования давления (разности давлений) жидких и газообразных сред.

Датчики-реле давления ДЕМ-102 РАСКО используются в тепловых пунктах, котельных, системах кондиционирования, вентиляции и отопления, для автоматизации холодильных, компрессорных и насосных установок, а также для регулирования технологических процессов в разных сферах промышленности.

Рабочими средами являются вода, воздух, масла, хладоны, а также другие жидкости и газы, которые не оказывают агрессивного воздействия на стали и медные сплавы.

Датчики-реле давления ДЕМ-102 РАСКО отличаются высокой устойчивостью к внешним воздействующим факторам (ударам, вибрации, качке, попаданию внутрь пыли и воды, воздействию соляного (морского) тумана, плесени и т.п.), а также высокой коммутационной стойкостью электрических контактов.

Одним из ключевых условий эффективного функционирования систем водоснабжения является поддержание оптимального давления в подающем трубопроводе. Особенно это важно, когда для подачи воды используются насосы. Для выполнения этого требования необходимо обеспечить согласованность работы насоса и подключенной нагрузки по расходу воды. Если расход воды, потребляемой нагрузкой, будет больше создаваемого насосом, давление в системе будет ниже оптимального уровня. Это приведет к снижению эффективности работы кранов, леек, систем полива и других устройств. В обратной ситуации, когда расход, создаваемый насосом, будет больше потребляемого, давление в системе значительно возрастает. Это создаёт избыточную нагрузку на насос и электродвигатель, что ускоряет их износ и может стать причиной поломки.

Наиболее простым и практичным решением данной проблемы является применение датчика реле давления (ДЕМ-102 РАСКО). Датчик-реле давления предназначен для установки на все типы насосов. Основным назначением датчика-реле является обеспечение управления работой насоса и оптимального напора воды в системе водоснабжения.

Конструкционные и эксплуатационные характеристики датчика реле давления:

На сегодняшний день рынок предлагает огромное разнообразие моделей от самых разных производителей. Каждая из них обладает своими уникальными функциями и характеристиками. Однако, несмотря на это разнообразие, конструктивные особенности датчиков-реле давления остаются схожими и включают стандартные основные элементы:

• Мембрану или сильфон, обладающие малой жесткостью и являющиеся чувствительным элементом, воспринимающим давление.
• Пружина задания давления срабатывания (уставки) с регулировочным винтом настройки.
• Дополнительная пружина с регулировочным винтом для задания дифференциала.
• Соединитель резьбового типа для подключения к трубопроводу.
• Электрический переключатель, который служит для коммутации контактов.
• Стойкие контакты, необходимые для подсоединения к электросети и насосу.
• Клемма, предназначенная для заземления прибора.

Пружина служит задатчиком давления, величина которого зависит от степени затяжки и регулируется вращением специального регулировочного винта. Дополнительная пружина отвечает за настройку дифференциала – разницы между давлением, при котором устройство срабатывает на повышение или понижение, и давлением автоматического возврата в исходное состояние. Эту разницу также называют зоной возврата или гистерезисом. Регулировка дифференциала осуществляется вращением соответствующего винта настройки.

Принцип работы основан на механическом сравнении усилия затяжки пружины с усилием, создаваемым давлением на мембрану или сильфон. Когда возникает дисбаланс между этими усилиями, срабатывает электрический переключатель, что приводит к запуску или остановке насоса.

Датчик-реле давления функционирует следующим образом. При снижении давления в системе водоснабжения ниже заданного уровня происходит замыкание электрических контактов переключателя, что запускает насос. Давление в системе начинает повышаться. Когда оно достигает значения, превышающего заданное на величину установленного дифференциала, контакты переключателя размыкаются, и насос отключается. Этот процесс повторяется циклично.

Учитывая вышеизложенное, можно с уверенностью сказать, что датчик давления ДЕМ является ключевым элементом системы водоснабжения. Компания Packo предлагает надежные и качественные датчики-реле давления, сочетая практичность и высокое качество с доступными ценами.

Основные технические характеристики датчика-реле давления ДЕМ-102 РАСКО

Зона возврата в приборах датчиков-реле давления ДЕМ-102 РАСКО направлена в сторону понижения давления относительно уставки. При повышении давления и достижении значения, соответствующего уставке, контакты 1−5 должны размыкаться, а контакты 1−3 — замыкаться; при понижении давления на величину зоны возврата контакты 1−5 должны замыкаться, а 1−3 — размыкаться.

Приборы, условное обозначение которых заканчивается цифрой 2, должны иметь электрический соединитель по DIN43650 C.

Коммутационная способность контактов:

• напряжение переменного тока 127...380 В частотой 50 (60) Гц, при сos(φ)>0,6 коммутируемый ток не более 6 А;
• напряжение постоянного тока 24...220 В, при минимальном токе 0,05 А коммутируемая мощность 60 Вт.

Комплектность поставки: прибор, паспорт, присоединительные гайки с ниппелем, по отдельному заказу комплектуется импульсными трубками наружным диаметром Ø=6мм, монтажным комплектом К1.

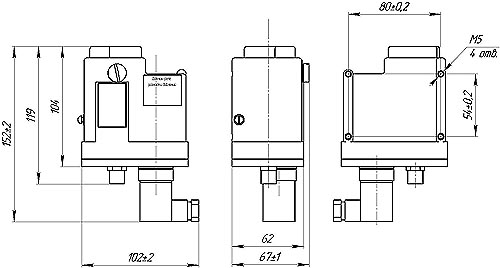

Габаритные и присоединительные размеры датчиков-реле давления ДЕМ-102 РАСКО:

Датчик-реле давлений ДЕМ 102 РАСКО с соединителем по DIN43650 C.

Схема электрических соединений датчиков-реле давления ДЕМ-102 РАСКО:

При заказе прибора указываются: наименование, условное обозначение прибора, обозначение технических условий.

Пример заказа прибора ДЕМ-202 РАСКО-01-2 с соединителем по DIN 4350 C:

«Датчик-реле разности давлений ДЕМ-202 РАСКО-01-2 ТУ 4218-140-00227471-2010»

Монтажный комплект для подключения приборов (датчиков-реле давления ДЕМ 102 РАСКО):

Приборы			Подключение к объекту
			Рукав соединительный САФП. 302656.007	Переходник САФП.753157.004	Присоединение к трубопроводу
РД; РРД	ДЕМ-105М; ДЕМ-202М	ДЕМ-102 РАСКО; ДЕМ-202 РАСКО	Состав: трубка медная развальцованная на конус с двух сторон (L = 1 м, наружный диаметр 6 мм) с ниппелями и гайками М12х1,5 на обоих концах		Кран шаровый с внутренней резьбой G1/2 Гнездо с внутренней резьбой G1/2
