Реле давления РД (аналог ДЕМ102)

Реле давления РД (аналог ДЕМ-102) используются в системах холодильного оборудования, котельных, тепловых пунктах, а также в системах отопления, вентиляции и кондиционирования. Они применяются для автоматизации работы насосных, компрессорных и холодильных установок, а также для регулирования технологических процессов в различных отраслях промышленности.

Рабочими средами реле давления РД являются вода, воздух, масла, хладоны, а также другие жидкости и газы, которые не оказывают агрессивного воздействия на сталь и медные сплавы.

РД реле давления является аналогом приборов фирм ЗАО «ОРЛЭКС», Danfoss, Fantini, Johnson Controls, Saglnomiya, Jacco.

Отличительные особенности реле давления РД:

• высокая нагрузочная способность выходного реле, что позволяет использовать приборы во многих случаях непосредственно для управления насосами, компрессорами и другими исполнительными механизмами без дополнительных устройств;
• устойчивость к механическим воздействиям (вибрация, удары);
• защита от «ложного» срабатывания при пульсации давления за счет временной задержки (модификация Т);
• минимальные масса и габариты;
• оптимальное соотношение цена/качество.

Основные технические характеристики РД реле давления (аналог ДЕМ102):

Коммутируемый ток (А) в цепях переменного тока на контактах выходного реле

Температура окружающей среды: от −20 до +70°С
Температура рабочей среды: от −20 до +120°С

Степень защиты корпуса приборов: IP22
Присоединение: с помощью импульсных трубок, возможно в отдельных модификациях подключение напрямую к штуцеру.

Комплектность поставки: прибор, кронштейн для монтажа, комплект монтажный, паспорт, по отдельному заказу комплектуется импульсными трубками Д = 6 мм.

Таблица взаимозаменяемости приборов РД и ДЕМ102, ДЕМ301

РД (сдвоенное)

РД (одиночное)

РД-106, 110, 120, 130

Принцип работы прибора основан на сравнении усилий, создаваемых давлением или разностью давлений контролируемой среды, с силами упругой деформации пружин, задающих уставки и зону возврата. Срабатывание устройства (замыкание или размыкание контактов) происходит, когда давление или разность давлений достигает заданного значения уставки по шкале. Возврат контактов в исходное положение осуществляется автоматически при изменении давления на величину, равную зоне возврата. В моделях с временной задержкой, таких как РРД-105Т, срабатывание происходит с заданной задержкой времени. Возврат в исходное состояние осуществляется вручную с помощью кнопки на передней панели устройства.

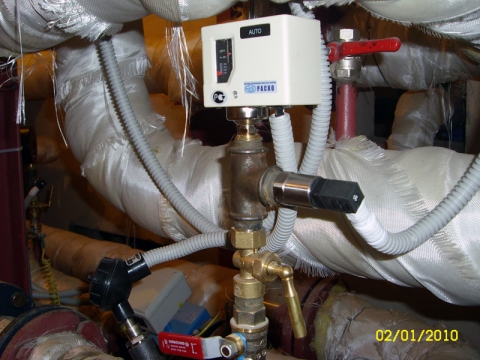

Пример установки РД106-110:

Монтажный комплект для подключения приборов РД (реле давления):

Приборы			Подключение к объекту
			Рукав соединительный САФП. 302656.007	Переходник САФП.753157.004	Присоединение к трубопроводу
РД; РРД	ДЕМ-105М; ДЕМ-202М	ДЕМ-102 РАСКО; ДЕМ-202 РАСКО	Состав: трубка медная развальцованная на конус с двух сторон (L = 1 м, наружный диаметр 6 мм) с ниппелями и гайками М12х1,5 на обоих концах		Кран шаровый с внутренней резьбой G1/2 Гнездо с внутренней резьбой G1/2
