Датчики-реле разности давлений ДЕМ-202 РАСКО

Датчики-реле разности давлений ДЕМ-202 РАСКО используются для контроля и двухпозиционного управления перепадом давления в жидких и газообразных средах.

ДЕМ-202 РАСКО находят применение в котельных, теплопунктах, отопительных системах, автоматике систем пожаротушения, вентиляции и кондиционирования воздуха. Также они используются для автоматизации работы насосного, компрессорного и холодильного оборудования, а также в различных технологических процессах на предприятиях различных отраслей промышленности.

Датчики-реле разности давлений, также известные как реле перепада давления, находят широкое применение в индивидуальных (ИТП) и центральных (ЦТП) тепловых пунктах. Для обеспечения эффективной и надежной работы систем отопления и горячего водоснабжения необходимо контролировать расход через циркуляционные насосы. Этот контроль осуществляется путём измерения перепада давления, возникающего между выходом и входом насоса. Полученное значение сравнивается с заданным минимальным уровнем — уставкой. Если разность давлений опускается ниже допустимого порога, реле подаёт сигнал на отключение основного насоса, включает резервный и одновременно отправляет сообщение о неисправности в систему диспетчерского контроля.

Конструкционные и эксплуатационные характеристики датчиков-реле разности давлений ДЕМ-202 РАСКО:

В настоящее время на рынке представлено множество моделей датчиков-реле разности давлений от различных производителей. Каждое устройство обладает собственными дополнительными функциями и характеристиками. Тем не менее, несмотря на разнообразие моделей, их конструктивное устройство остаётся во многом схожим и включает в себя следующие основные элементы:

• Мембрана или сильфон, обладающие малой жесткостью и являющиеся чувствительным элементом, воспринимающим давление.
• Пружина задания давления срабатывания (уставки) с регулировочным винтом настройки.
• Соединитель резьбового типа для подключения к трубопроводу.
• Электрический переключатель, который служит для коммутации контактов.
• Стойкие контакты, необходимые для подсоединения к электросети и насосу.
• Клемма, предназначенная для заземления прибора.

Пружина в конструкции устройства выполняет функцию задания порога срабатывания давления, зависящего от степени её сжатия, которая настраивается с помощью регулировочного винта. Зона возврата, также известная как дифференциал или гистерезис, в большинстве моделей датчиков-реле разности давлений фиксирована и не подлежит регулировке. Принцип работы устройства основан на механическом сравнении силы натяжения пружины с силой давления, воздействующей на чувствительный элемент — мембрану или сильфон. При снижении перепада давлений и возникновении дисбаланса этих усилий происходит срабатывание электрического контакта, который подаёт сигнал на отключение насоса.

В отличие от обычных датчиков-реле давления, датчик-реле разности давлений ДЕМ-202 РАСКО оснащён двумя входами и предназначен для сравнения давления в нагнетательной и всасывающей линиях насоса. Его конструкция и принцип работы аналогичны описанным выше.

Учитывая всё вышесказанное, можно с уверенностью сказать, что ДЕМ-202 РАСКО является ключевым элементом в системе контроля циркуляционных насосов в отопительных установках и системах горячего водоснабжения. Компания РАСКО предлагает надёжные и эффективные датчики-реле давления, отличающиеся высоким качеством и доступной ценой.

Основные технические характеристики датчика-реле разности давлений ДЕМ-202 РАСКО

Устройство ДЕМ-202 РАСКО, как и другие датчики-реле давления и разности давлений, имеет зону возврата, направленную в сторону повышения давления относительно установленной уставки. При снижении давления до уровня уставки происходит замыкание контактов 1–5 и одновременное размыкание контактов 1–3. При последующем повышении давления на величину зоны возврата, контакты 1–5 размыкаются, а контакты 1–3 снова замыкаются.

Приборы, условное обозначение которых заканчивается цифрой 2, должны иметь электрический соединитель по DIN43650 C.

Коммутационная способность контактов:

• напряжение переменного тока 127...380 В частотой 50 (60) Гц, при сos(φ)>0,6 коммутируемый ток не более 6 А;
• напряжение постоянного тока 24...220 В, при минимальном токе 0,05 А коммутируемая мощность 60 Вт.

Комплектность поставки: прибор, паспорт, присоединительные гайки с ниппелем, по отдельному заказу комплектуется импульсными трубками наружным диаметром Ø=6мм, монтажным комплектом К1.

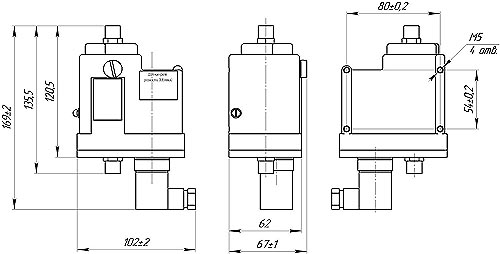

Габаритные и присоединительные размеры датчиков разности давлений ДЕМ-202 РАСКО:

Датчик-реле разности давлений ДЕМ-202 РАСКО с соединителем по DIN43650 C

При заказе прибора указываются: наименование, условное обозначение прибора, обозначение технических условий.

Пример заказа прибора ДЕМ-202 РАСКО-01-2 с соединителем по DIN 4350 C: «Датчик-реле разности давлений ДЕМ-202 РАСКО-01-2 ТУ 4218-140-00227471-2010»

Монтажный комплект для подключения приборов (датчиков-реле давления ДЕМ-202 РАСКО):

Приборы			Подключение к объекту
			Рукав соединительный САФП. 302656.007	Переходник САФП.753157.004	Присоединение к трубопроводу
РД; РРД	ДЕМ-105М; ДЕМ-202М	ДЕМ-102 РАСКО; ДЕМ-202 РАСКО	Состав: трубка медная развальцованная на конус с двух сторон (L = 1 м, наружный диаметр 6 мм) с ниппелями и гайками М12х1,5 на обоих концах		Кран шаровый с внутренней резьбой G1/2 Гнездо с внутренней резьбой G1/2
