Датчики-реле разности давлений (реле перепада давлений) ДЕМ-202Р

Датчики-реле разности давлений (реле перепада давлений) ДЕМ-202Р предназначены для сигнализации и двухпозиционного управления давлением в жидких и газообразных средах за счёт замыкания или размыкания электрических контактов при достижении заданного значения перепада.

Устройства данной серии находят широкое применение в системах отопления, горячего водоснабжения, вентиляции и кондиционирования воздуха. Они эффективно контролируют перепад давления (расход) в теплообменниках, насосных установках и вентиляционном оборудовании, а также используются в различных технологических процессах на промышленных объектах.

Благодаря высокой чувствительности и малому гистерезису, реле ДЕМ-202Р обеспечивают точное реагирование на изменения параметров среды. Это делает их востребованными не только для контроля и автоматизации работы циркуляционных насосов в тепловых сетях, но и для применения в системах вентиляции, кондиционирования воздуха и тепловых насосах.

ДЕМ-202Р реле перепада давлений выпускаются в двух вариантах исполнения: одноканальный и двухканальный (два независимых канала в одном корпусе с возможностью индивидуальной настройки каждого канала).

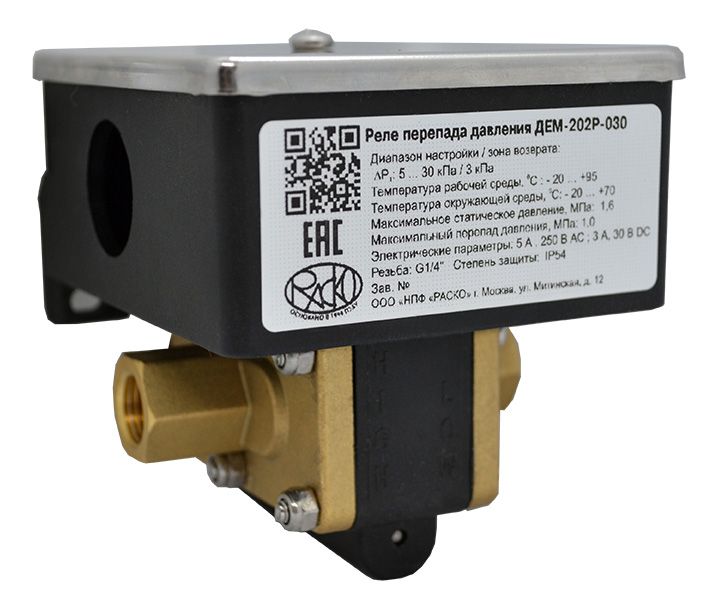

ДЕМ-202Р-030 в одноканальном исполнении

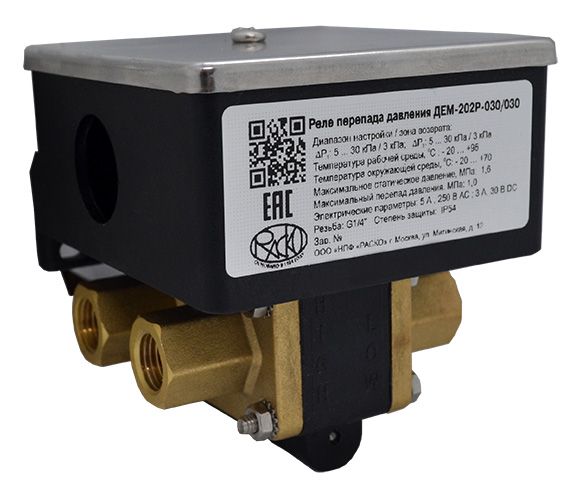

ДЕМ-202Р-030/030 в двухканальном исполнении

Конструктивные особенности ДЕМ 202Р реле перепада давлений:

• Исключительно низкие значения уставки и зоны возврата, что позволяет применять приборы ДЕМ-202Р для контроля работы насосных и вентиляторных установок с частотным регулированием;
• Наличие двухканального варианта исполнения (два прибора в одном);
• Широкий выбор значений и сочетаний уставок для двухканального исполнения;
• Высокая надежность;
• Простота монтажа и обслуживания.

Диапазоны настройки уставок и зон возврата:

* Данное соотношение указано для напора в метрах водяного столба.

Повторяемость уставки ±1% от верхнего значения диапазона.

Зона возврата (гистерезис) в приборах ДЕМ-202Р направлена в сторону повышения разности давлений относительно уставки.

Устройство включает в себя следующие ключевые компоненты: чувствительный элемент, механизм передачи усилия, блок установки уставок и микропереключатель. Принцип его работы заключается в сравнении силы, возникающей от разности давлений контролируемой среды, с противодействующей силой пружины, задающей значение уставки — порога срабатывания реле.

Когда разность давлений достигает установленного значения, происходит активация электрического переключателя, что приводит к замыканию либо размыканию контактной группы. После того как давление возвращается в допустимые пределы и превышение уставки устраняется, контакты автоматически возвращаются в исходное положение в пределах заданной зоны возврата.

Сертификация реле перепада давлений ДЕМ-202Р:

Декларации соответствия требованиям технических регламентов Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования».

Основные технические характеристики датчиков-реле разности давлений (реле перепада давлений) ДЕМ-202Р

*дополнительно смотри в разделе Принадлежности

Габаритные и присоединительные размеры реле перепада давлений ДЕМ-202Р:

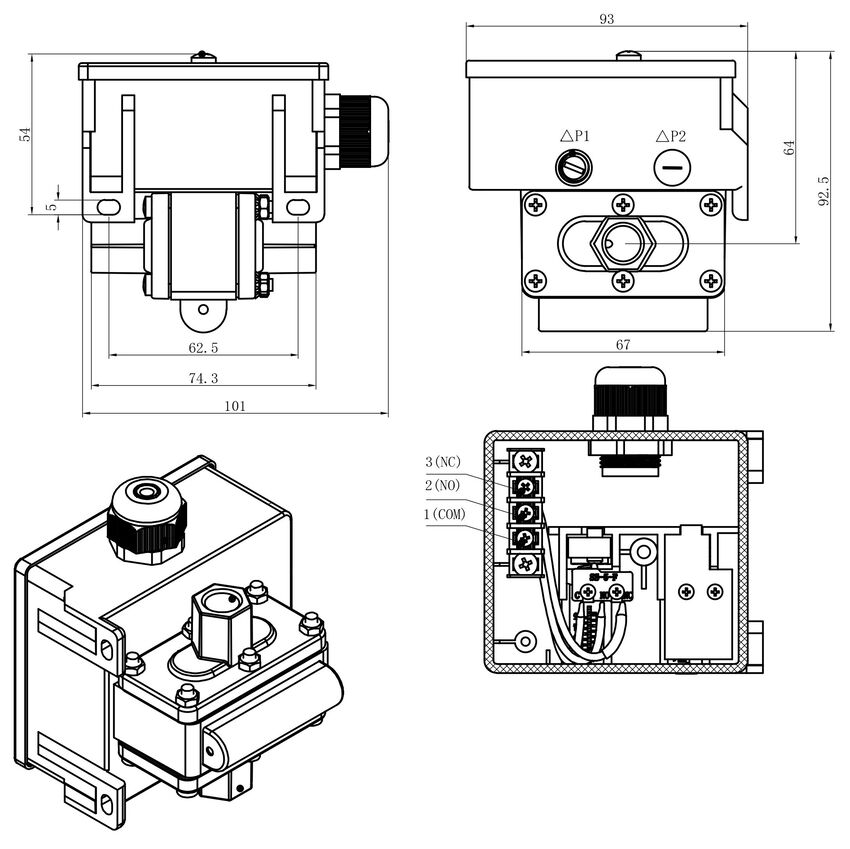

Рис.1 Габаритные и присоединительные размеры ДЕМ-202Р в одноканальном исполнении.

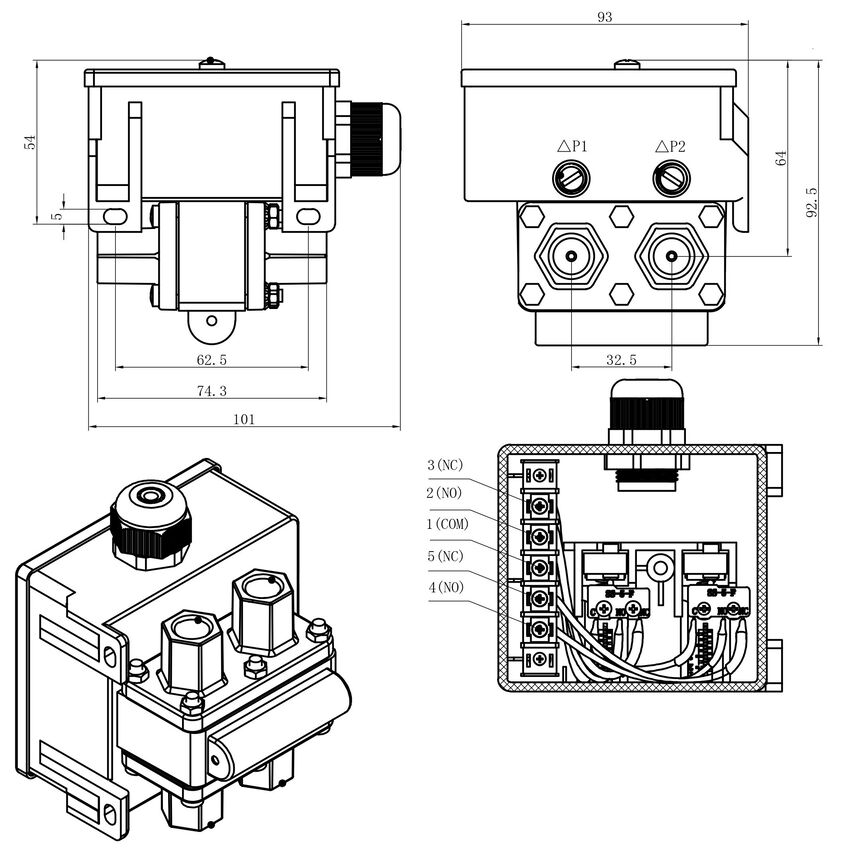

Рис.2 Габаритные и присоединительные размеры ДЕМ-202Р в двухканальном исполнении.

Схема электрических соединений:

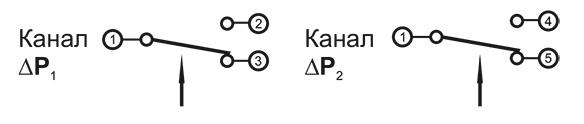

В исходном состоянии, при отсутствии перепада давления на входах, контакты «1-3» - замкнуты, а контакты «1-2» - разомкнуты для канала ∆Р1 ; контакты «1-5» - замкнуты, а контакты «1-4» - разомкнуты для канала ∆Р2.

Принадлежности:

1. Переходник G1/4” наружная / G1/2” наружная.
2. Штуцер NPT G1/4”наружная / М12х1,5 наружная.
3. Рукав соединительный САФП.302656.007 в составе: трубка медная с развальцовкой на концах, длинной 1 м, наружный диаметр 6 мм, в сборе с ниппелями и накидными гайками; переходник САФП.753157.004 с резьбы М12х1,5 на G1/2” наружная.

ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ:

При заказе указывается наименование прибора, условное обозначение диапазона изменения уставки для одноканального прибора и через дробь ‒ условное обозначение диапазона изменения уставки для двухканального прибора.

1. Пример обозначения одноканального прибора с диапазоном уставки 5…30 кПа: ДЕМ-202Р- 030.
2. Пример обозначения двухканального прибора с диапазонами уставки 5…30 кПа по первому каналу и 5…30 кПа по второму каналу: ДЕМ-202Р- 030/030.

Монтажный комплект для подключения приборов (датчиков-реле разности давлений (реле перепада давлений) ДЕМ-202Р):

Приборы			Подключение к объекту
			Рукав соединительный САФП. 302656.007	Переходник САФП.753157.004	Присоединение к трубопроводу
РД; РРД	ДЕМ-105М; ДЕМ-202М	ДЕМ-102 РАСКО; ДЕМ-202 РАСКО	Состав: трубка медная развальцованная на конус с двух сторон (L = 1 м, наружный диаметр 6 мм) с ниппелями и гайками М12х1,5 на обоих концах		Кран шаровый с внутренней резьбой G1/2 Гнездо с внутренней резьбой G1/2
