Позиционер электропневматический ЭПП, ЭПП-Ех

По запросу

Узнать точную стоимость, наличие, заказать и купить необходимый Вам товар можно, нажав на странице с его описанием кнопку "Оставить заявку".

На Вашу электронную почту, указанную в заявке, в ближайшее время поступит ответ (и/или счет).

СПЗ (АО «Саранский приборостроительный завод»)

Позиционер электропневматический ЭПП, ЭПП-Ех предназначен для сокращения рассогласования хода и повышения быстродействия пневматических исполнительных механизмов. Он применяется как с мембранными, так и с поршневыми возвратно-поступательными и поворотными приводами одно- и двустороннего действия. Достигается это за счёт внедрения жесткой обратной связи по положению выходного звена, что обеспечивает точное позиционирование и стабильную работу исполнительного механизма.

Для эксплуатации во взрывоопасных зонах позиционеры ЭПП и ЭПП-Ех должны использоваться в комплекте с пассивным барьером искрозащиты БИП-1, который устанавливается вне опасной зоны и обеспечивает искробезопасность входной цепи. Эти позиционеры имеют уровень взрывозащиты «особовзрывобезопасный», вид взрывозащиты — «искробезопасная электрическая цепь», а маркировка взрывозащиты — «0ЕхiаIIСТ6 в комплекте с БИП-1», что соответствует требованиям ГОСТ 22782.5-78. Они предназначены для установки во взрывоопасных помещениях и наружных установках в соответствии с главой 7.3 ПУЭ и другими нормативными документами, регламентирующими применение электрооборудования во взрывоопасных зонах.

Следует учитывать, что позиционеры ЭПП и ЭПП-Ех не предназначены для самостоятельного использования и являются комплектующими изделиями для пневматических исполнительных механизмов.

Исполнения электропневмопозиционеров ЭПП и ЭПП-Ех различаются по нескольким параметрам:

По стойкости к механическим воздействиям приборы могут быть виброустойчивыми и вибропрочными, соответствуя группе исполнения N3 по ГОСТ 12997-84.
По защищённости от внешней среды вводное устройство и оболочка позиционера имеют степень защиты IP54 по ГОСТ 14254-80.
Специальные исполнения ЭПП-«Ор» и ЭПП-Ех-«Ор» являются коррозионностойкими, предназначены для эксплуатации в среде с содержанием сероводорода до 10 мг/м³ и/или сернистого ангидрида, а также допускают кратковременные аварийные концентрации до 100 мг/м³ сероводорода и/или до 200 мг/м³ сернистого ангидрида в течение 3–4 часов.
По устойчивости к температуре и влажности позиционеры соответствуют климатическому исполнению У1 по ГОСТ 15150-69, группе исполнения Д3 по ГОСТ 12997-84, рассчитаны на работу при температуре от −50 до +60°C и относительной влажности до 95% при 35°C. Для эксплуатации в районах с тропическим климатом применяется исполнение Т2 по ГОСТ 15150-69, рассчитанное на температуру от −25 до +60°C и влажность до 100% при 35°C.

Основные технические характеристики позиционера электропневматического ЭПП, ЭПП-Ех

Диапазон изменения входного электрического сигнала постоянного тока:

для барьера БИП-1: 0–5; 0–20; 4–20 мА;
для электропневмопозиционера: 0–5; 0–20; 4–20 мА.

Диапазон изменения входного электрического сигнала постоянного тока, поступающего от искробезопасных выходов барьера БИП-1: 0–5; 0–20; 4–20 мА.

Входное сопротивление в зависимости от диапазона изменения входного сигнала не более:

580±30 Ом — для диапазона входного сигнала 0–5 мА;
115±15 Ом — для диапазонов входных сигналов 0–20; 4–20 мА.

Давление воздуха питания электропневмопозиционера 250, 400, 600, 630 кПа.

Допускаемое отклонение давления воздуха питания от номинального значения ±10%.

Классы загрязненности воздуха питания — 1 или 3 класса по ГОСТ 17433-80.

Допускается содержание сероводорода в воздухе питания электропневмопозиционеров ЭПП-«Ор», ЭПП-Ех-«Ор» до 10 мг/м³ и (или) сернистого ангидрида до 10 мг/м³.

Для подготовки воздуха питания электропневматических позиционеров рекомендуется использовать фильтр-стабилизатор давления воздуха ФСДВ.

Позиционеры электропневматические ЭПП, ЭПП-Ех возвратно-поступательным движением выходного вала исполнительного механизма обеспечивают условный ход исполнительного механизма, соответствующий ряду 10; 16; 25; 40; 60; 100 мм. Электропнематические позиционеры для поворотных исполнительных механизмов имеют угол поворота выходного вала 90°.

Класс точности — 1,0.

Предел допускаемой основной погрешности, выраженной в процентах от величины условного хода, не должен превышать ±1,0.

Давление воздуха питания, кПа	Расход воздуха питания для позиционеров одностороннего действия, м³/ч, не более	Расход воздуха питания для позиционеров двустороннего действия, м³/ч, не более
250	0,6	0,9
400	0,8	1,2
600-630	1,2	1,5

Максимальный расход воздуха на выходе позиционера в переходном режиме при давлении воздуха питания 400 кПа – 18 м³/ч.

Масса электропневматических позиционеров (без учета монтажных деталей) не более, кг:

одностороннего действия — 2,3;
двустороннего действия — 2,5.

Оформление заказа позиционера электропневматического ЭПП, ЭПП-Ех

При заказе позиционера электропневматического ЭПП, ЭПП-Ех необходимо указать:

Наименование
Условное обозначение
Обозначение ТУ

Схему условных обозначений можно посмотреть в паспорте прибора на стр.3.

Пример заказа позиционера электропневматического ЭПП, ЭПП-Ех
Электропневматический позиционер ЭПП одностороннего действия, диапазон входного сигнала 0—20 мА, давление питания 400 кПа (4,0 кгс/см²), для МИМ-400-ППХ, условный ход выходного элемента 60 мм, климатическое исполнение У1 (экспорт), настроенный на обратный ход:
«ГСП. Позиционер ЭПП-1.0-20мА.400кПа.12.У1Э ТУ 311-022-7471.030-93 с обратным ходом».

Электропневматический позиционер ЭПП-Ех коррозионностойкого исполнения двустороннего действия, диапазон входного сигнала 4-20 мА, давление питания 250 кПа (2,5 кгс/см²), для поршневого исполнительного механизма, условный ход выходного элемента 100 мм, климатическое исполнение У1 с барьером искрозащиты БИП-1:
«ГСП. Позиционер ЭПП-Ех-Ор-2.4-20мА.250кПа.4.У1 ТУ 311-022-7471.030-93 с барьером БИП-1».

При отсутствии указания в заказе электропневмопозиционеры одностороннего действия поставляются настроенными на прямой ход.

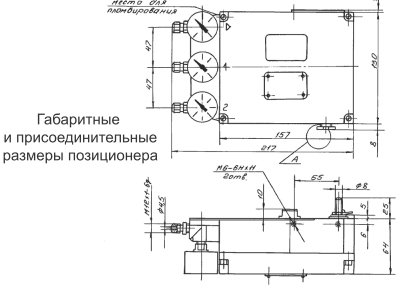

Габаритные и присоединительные размеры позиционера электропневматического ЭПП, ЭПП-Ех

Паспорт на позиционер электропневматический ЭПП, ЭПП-Ех.pdf

Руководство по эксплутации позиционера электропневматического ЭПП, ЭПП-Ех.pdf
