Фильтр-стабилизатор давления воздуха ФСДВ

По запросу

Узнать точную стоимость, наличие, заказать и купить необходимый Вам товар можно, нажав на странице с его описанием кнопку "Оставить заявку".

На Вашу электронную почту, указанную в заявке, в ближайшее время поступит ответ (и/или счет).

СПЗ (АО «Саранский приборостроительный завод»)

Фильтр-стабилизатор давления воздуха ФСДВ предназначен для регулирования и автоматического поддержания стабильного давления воздуха в системах питания пневматических приборов и средств автоматизации. Устройство обеспечивает тонкую очистку воздуха от механических загрязнений и масляных частиц, что гарантирует надёжную и долговечную работу подключённого оборудования.

Модель ФСДВ-Ор выполнена в коррозионностойком исполнении, что позволяет использовать её в среде, содержащей до 10 мг/м³ сернистого ангидрида или сероводорода, а в аварийных условиях — кратковременно выдерживать концентрации до 200 мг/м³ сернистого ангидрида или 100 мг/м³ сероводорода.

Принцип действия фильтра основан на методе силовой компенсации — равновесие между моментом, создаваемым задающей пружиной, и моментом, развиваемым рабочим давлением на мембране. При изменении выходного давления вследствие колебаний расхода или входного давления нарушается баланс сил, что вызывает перемещение подвижной системы стабилизатора до восстановления равновесия.

В процессе эксплуатации необходимо регулярно контролировать состояние фильтра и проверять герметичность соединительных линий.

Фильтр оснащён фильтрующим элементом, обеспечивающим степень очистки воздуха до 99,95%. При соблюдении норм подготовки воздуха срок службы фильтра составляет не менее 3000 часов непрерывной работы.
Основные технические характеристики фильтра-стабилизатора давления воздуха ФСДВ

Классы загрязненности воздуха на входе 3 или 5 по ГОСТ 17433-80.
Классы загрязненности воздуха на выходе 0 или 1 по ГОСТ 17433-80.
Степень очистки воздуха не менее 99,95%.

Давление воздуха на входе:
- ФСДВ-6 — от 0,25 до 0,6 МПа;
- ФСДВ-10 — от 0,6 до 1 МПа.
Диапазон изменения настройки регулируемого давления на выходе:
- ФСДВ-6 — от 0,03 до 0,25 МПа;
- ФСДВ-10 — от 0,03 до 0,6 МПа.
Максимальный расход воздуха на выходе — 8 м3/ч (ФСДВ-6); 15 м3/ч (ФСДВ-10).
Допускаемая величина разности между нижним значением давления на входе и верхним значением давления на выходе должна быть не менее 0,2 МПа.
Допускаемое изменение давления, установленного на выходе, при изменении расхода воздуха на выходе не должно превышать ±0,0135 МПа на каждый 1 м³/ч изменения расхода.
Допускаемое изменение давления, установленного на выходе, не должно превышать ±0,006 МПа при изменении давления на входе в пределах всего диапазона при температуре 25°С.
Тип соединения с внешними пневматическими линиями фильтра-стабилизатора давления воздуха по ГОСТ 25165-82: 00-01-1, 00-02-2.

Климатические исполнения
- У1 для работы при температуре от -50 до +60°С и относительной влажности до 95%;
- Т1 для работы при температуре от -25 до +60 °С и относительной влажности до 100%.
Масса, не более 1,25 кг.

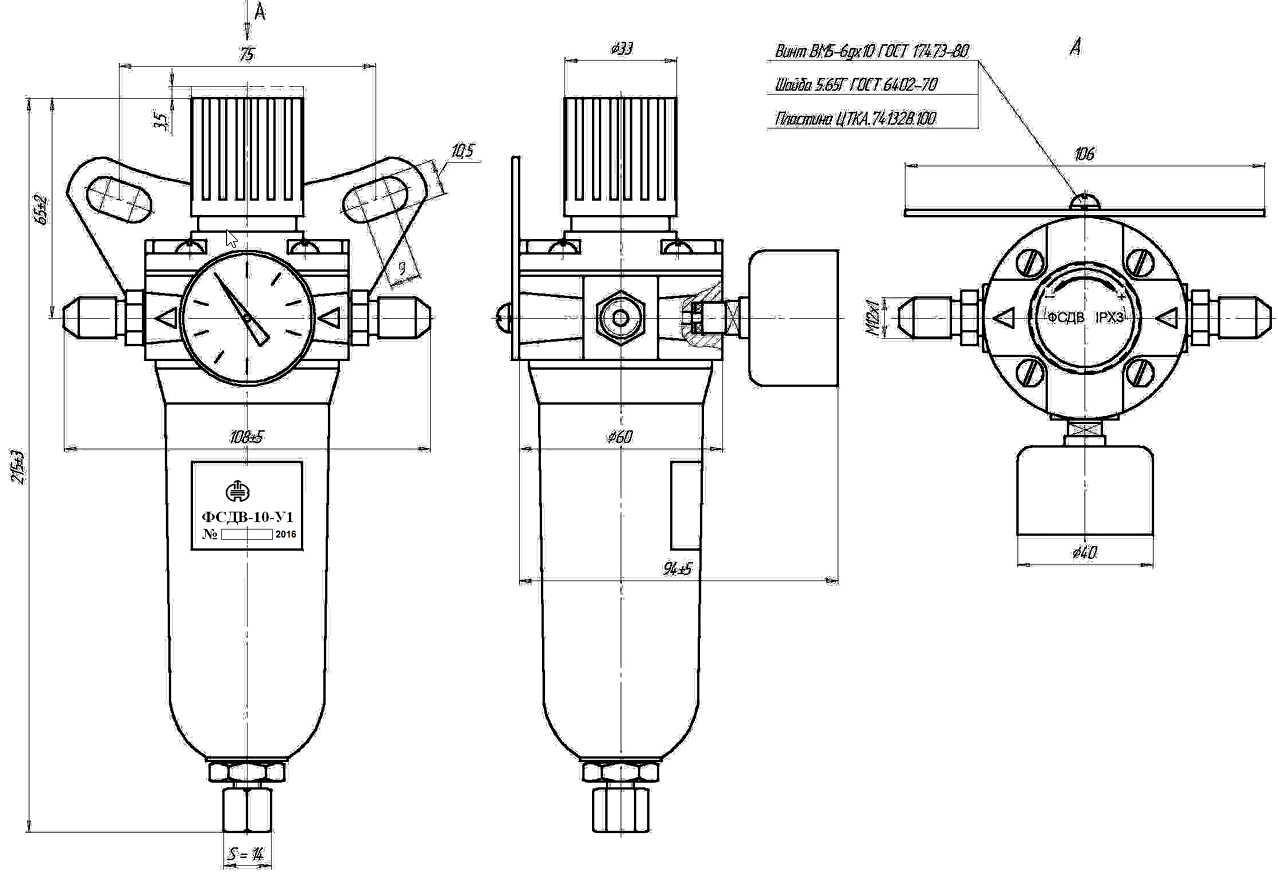

Габаритные и присоединительные размеры фильтра-стабилизатора давления воздуха ФСДВ
Руководство по эксплуатации фильтра-стабилизатора давления воздуха ФСДВ.pdf
