Датчики-реле давления и разности давлений ДЕМ-102С, -105С, -202С

Датчики-реле давления ДЕМ-102С, ДЕМ-105С и датчики-реле разности давлений ДЕМ-202С предназначены для контроля и регулирования давления в системах сигнализации, защиты и управления дизелей, тепловозных системах, холодильных установках, а также в других системах, используемых на железнодорожном и автомобильном транспорте, судах. Они обеспечивают релейное регулирование давления и разности давлений (в случае ДЕМ-202С) за счет размыкания или замыкания электрических контактов.

Контролируемая среда включает воздух, воду, масла, хладоны и другие жидкости и газы с вязкостью не более 0,8 Па·с, не оказывающие агрессивного воздействия на используемые конструкционные материалы.

Датчики-реле давления ДЕМ-102С, ДЕМ-105С и датчики-реле разности давлений ДЕМ-202С пригодны для эксплуатации в условиях, установленных для исполнений В2,5 (только для ДЕМ-105С), УХЛ3, ОМ5 по ГОСТ 15150-69.

Датчики-реле устойчивы и сохраняют параметры в условиях воздействия рабочей пониженной -60ºС (для ДЕМ-202С −50ºС) и рабочей повышенной +50ºС температур окружающего воздуха.

Температура контролируемой среды должна быть в пределах от -40 ± 2ºС до +60 ± 2ºС.

По защищенности от попадания внутрь пыли и проникновения воды датчики-реле имеют исполнение IP64 по ГОСТ 14254-96.

Масса датчика-реле не более 1,0 кг (для ДЕМ-202С — не более 1,1 кг).

Основные технические характеристики датчиков-реле давления и разности давлений ДЕМ-102С, -105С, -202С

* «Нормированный диапазон уставок» — значения уставок, на которых выполняются требования технических условий на прибор для каждого исполнения.

* Условное обозначение ДЕМ-105С с соединителями типа ШР или 2РТТ должно содержать после обозначения зоны возврата дополнительную цифру 1 или 2 соответственно.
** «Нормированный диапазон уставок» — значения уставок, на которых выполняются требования технических условий на прибор для каждого исполнения.

* «Нормированный диапазон уставок» — значения уставок, на которых выполняются требования технических условий на прибор для каждого исполнения.

Примечания
1. Настройка датчиков-реле давления и разности давлений на конкретную уставку срабатывания и на конкретное значение величины зоны возврата (только для ДЕМ-102С-1) производится предприятием-изготовителем в соответствии с заказом.
Значение уставки выбирается из диапазона уставок с шагом:
— 5 кПа — для ДЕМ-105С-01;
— 10 кПа — для ДЕМ-105С-02;
— 0,005 МПа — для ДЕМ-102С-1(2)-01, ДЕМ-102С-1(2)-03, ДЕМ-102С-1(2)-04;
— 0,01 МПа — для ДЕМ-102С-1(2)-02;
— 0,1 МПа — для ДЕМ-102С-1(2)-05;
— 0,5 МПа — для ДЕМ-102С-1(2)-06.
2. При отсутствии в заказе значения уставки срабатывания, датчики-реле давления и разности давлений настраиваются на предприятии-изготовителе на следующие уставки срабатывания внутри соответствующего нормированного диапазона уставок:
— ДЕМ-102С-1(2)-01 —0,1 МПа ± 0,005 МПа;
— ДЕМ-102С-1(2)-02 — 0,75 МПа ± 0,15 МПа;
— ДЕМ-102С-1(2)-03 — 0,1 МПа ± 0,012 МПа;
— ДЕМ-102С-1(2)-04 — 0,1 МПа ± 0,005 МПа;
— ДЕМ-102С-1(2)-05 — 1,5 МПа ± 0,25 МПа;
— ДЕМ-102С-1(2)-06 — 3,0 МПа ± 0,25 МПа;
— ДЕМ-105С-01 — 100 кПа ± 5 кПа;
— ДЕМ-105С-02 — 500 кПа ± 25 кПа.
— ДЕМ-202С-1-01-2 — на минимальное значение уставки
— ДЕМ-202С-1-02-2 — на минимальное значение уставки
3. При отсутствии в заказе значения величины зоны возврата для ДЕМ-102С-1, датчики настраиваются на предприятии-изготовителе на минимальную величину зоны возврата.
4. Допускается перенастройка уставки и зоны возврата (только для приборов с регулируемой зоной возврата) у потребителя в пределах значений, указанных в таблицах.

Датчики-реле давления ДЕМ-102С, -105С рассчитаны на работу при следующих нагрузках на контакты:

Датчики-реле разности давлений ДЕМ-202С рассчитаны на работу при следующих нагрузках на контакты:

Структура условного обозначения при заказе

Примечание
1 — тип ШР (розетка с прямым патрубком) только в климатическом исполнении УХЛ3, тип 2РТТ (розетка с прямым патрубком) только в климатическом исполнении ОМ5;
2 — только для прибора с регулируемой зоной возврата;
3 — поставляется по отдельному заказу.

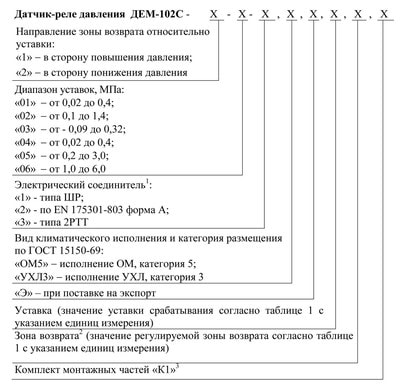

Примеры записей обозначений датчиков-реле давления ДЕМ-102С при их заказе:
1) датчик-реле давления ДЕМ-102С с направлением зоны возврата в сторону понижения давления относительно уставки, с диапазоном уставок от  0,1 до 1,4 МПа, с соединителем по EN 175301-803 форма А, климатического исполнения УХЛ3,с уставкой срабатывания 0,6 МПа, с комплектом монтажных частей К1:
«Датчик-реле давления ДЕМ-102С-2-02-2, УХЛ3, уставка 0,6 МПа, К1 ТУ 4212-147-00227471-2012».

2) то же, при отсутствии в заказе величины срабатывания уставки
«Датчик-реле давления ДЕМ-102С-2-02-2, УХЛ3, К1 ТУ 4212-147-00227471-2012».

3) датчик-реле давления ДЕМ-102С с направлением зоны возврата в сторону повышения давления относительно уставки, с диапазоном уставок от 0,2 до 3 МПа, с соединителем типа 2РТТ, климатического исполнения ОМ5, при поставке на экспорт
«Датчик-реле давления ДЕМ-102С-1-05-3, ОМ5, Э, ТУ 4212-147-00227471-2012».

Примечание
1 — EN 175301-803 форма А в климатическом исполнении УХЛ3 и ОМ5, тип ШР (розетка с прямым патрубком) только в климатическом исполнении УХЛ3, тип 2РТТ в климатическом исполнении В2,5 (розетка с угловым патрубком), в климатическом исполнении ОМ5 (розетка с прямым патрубком);
2 — поставляется по отдельному заказу.

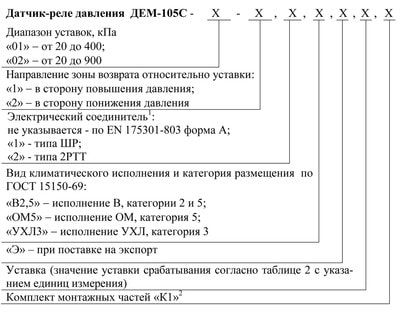

Примеры записей обозначений датчиков-реле давления ДЕМ-105С при заказе:
1) датчик-реле давления ДЕМ-105С с диапазоном уставок от 20 до 400 кПа,  с зоной возврата в сторону повышения давления контролируемой среды относительно уставки, с соединителем типа 2РТТ, климатического исполнения В2,5, с уставкой срабатывания на 100 кПа
«Датчик-реле давления ДЕМ-105С-01-1-2, В2,5, уставка 100 кПа ТУ 4212-147-00227471-2012»;

2) датчик-реле давления ДЕМ-105С с диапазоном уставок от 20 до 900 кПа, с зоной возврата в сторону понижения давления контролируемой среды  относительно уставки, с соединителем по EN 175301-803 форма А, климатического исполнения УХЛ3, с уставкой срабатывания на 400 кПа, при поставке на экспорт и с комплектом монтажных частей К1
«Датчик-реле давления ДЕМ-105С-02-2, УХЛ3, уставка 400 кПа, Э, К1 ТУ 4212-147-00227471-2012».

3) датчик-реле давления ДЕМ-105С с диапазоном уставок от 20 до 400 кПа, с зоной возврата в сторону понижения давления контролируемой среды относительно уставки, с соединителем типа 2РТТ, климатического исполнения ОМ5
«Датчик-реле давления ДЕМ-105С-01-2-2, ОМ5  ТУ 4212-147-00227471-2012».

Примечание
1 — поставляется по отдельному заказу и указывается только в заказе.

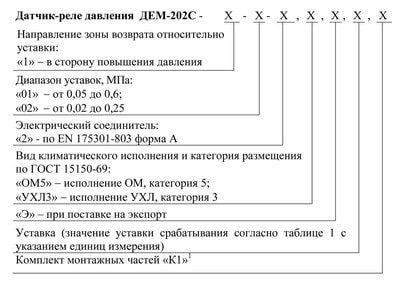

Примеры записей обозначений датчиков-реле разности давлений ДЕМ-202С при их заказе:
1) датчик-реле разности давлений ДЕМ-202С с зоной возврата  в сторону повышения разности давлений относительно уставки, с диапазоном уставок от 0,02 до 0,25 МПа, с соединителем по EN 175301-803 форма А,  климатического исполнения УХЛ3, с уставкой срабатывания на 0,2 МПа
«Датчик-реле разности давлений ДЕМ-202С-1-02-2, УХЛ3, уставка 0,2 МПа ТУ 4212-147-00227471-2015»;

2) то же, при отсутствии в заказе величины срабатывания уставки
«Датчик-реле разности давлений ДЕМ-202С-1-02-2, УХЛ3 ТУ 4212-147-00227471-2015»;

3) датчик-реле разности давлений ДЕМ-202С с зоной возврата  в сторону повышения разности давлений относительно уставки, с диапазоном уставок от 0,05 до 0,6 МПа, с соединителем по EN 175301-803 форма А,  климатического исполнения ОМ5, при поставке на экспорт и с комплектом монтажных частей К1
«Датчик-реле разности давлений ДЕМ-202С-1-01-2, ОМ5, Э, К1 ТУ 4212-147-00227471-2015».

Габаритные и установочные размеры датчиков-реле давления ДЕМ-102С, ДЕМ-105С

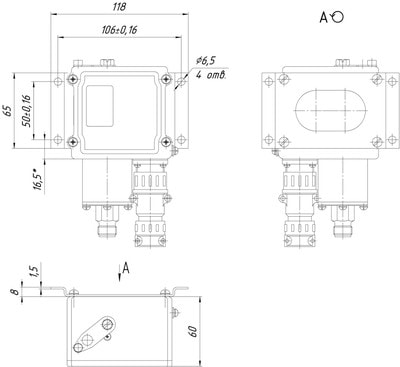

Габаритные и установочные размеры датчиков-реле давления ДЕМ-102С, ДЕМ-105С с комплектом К1

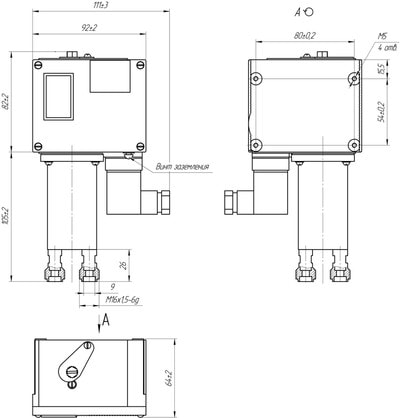

Габаритные и установочные размеры датчиков-реле разности давлений ДЕМ-202С

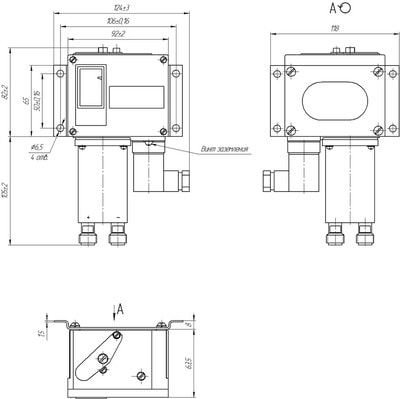

Габаритные и установочные размеры датчиков-реле разности давлений ДЕМ-202С с комплектом К1
