Турбинный счетчик газа РГ-К

Турбинный счетчик газа РГ-К применяется для производственного и внутрихозяйственного учёта объёма природного газа, а также других неагрессивных газов при условии стабильного, плавно изменяющегося расхода. Оборудование предназначено для эксплуатации на промышленных объектах, в магистральных газопроводах и в составе систем энергоснабжения предприятий.

Принцип работы турбинного счетчика газа РГ-К

Проходящий через прибор газовый поток вращает турбинное колесо. Чем больше объём газа проходит через счётчик, тем большее количество оборотов совершает турбина; скорость её вращения отражает текущий расход. Передача вращения на счётный узел осуществляется при помощи магнитной муфты и редуктора.

Показания объёма газа выводятся на восьмиразрядный счётный механизм, расположенный на корпусе прибора.

Преимущества и конструктивные особенности РГ-К

Устойчивость к монтажным нагрузкам
Измерительный картридж фиксируется в корпусе через мягкие уплотнительные кольца, что компенсирует механические напряжения при установке и защищает внутренние элементы.

Повышенная эксплуатационная надёжность
В конструкции используются высокоточные шарикоподшипники и детали с прецизионной механической обработкой, что обеспечивает стабильную работу и длительный ресурс.

Защита от износа и коррозии
Все алюминиевые компоненты, включая турбинное колесо, проходят процесс твёрдого анодирования, уменьшающего трение и повышающего стойкость к механическим и химическим воздействиям.

Работа в загрязнённых средах
При высокой степени загрязнения газа рекомендуется применение масляного насоса для увеличения срока службы измерительного узла.

Минимальные потери давления
Конструкция предусматривает входной струевыпрямитель и использование подшипников с низким коэффициентом трения, что снижает сопротивление потоку.

Различные варианты монтажа
Большинство моделей выполняются в безфланцевом исполнении и устанавливаются между фланцами трубопровода. Исполнение DN25 оснащено фланцами с резьбовыми отверстиями.

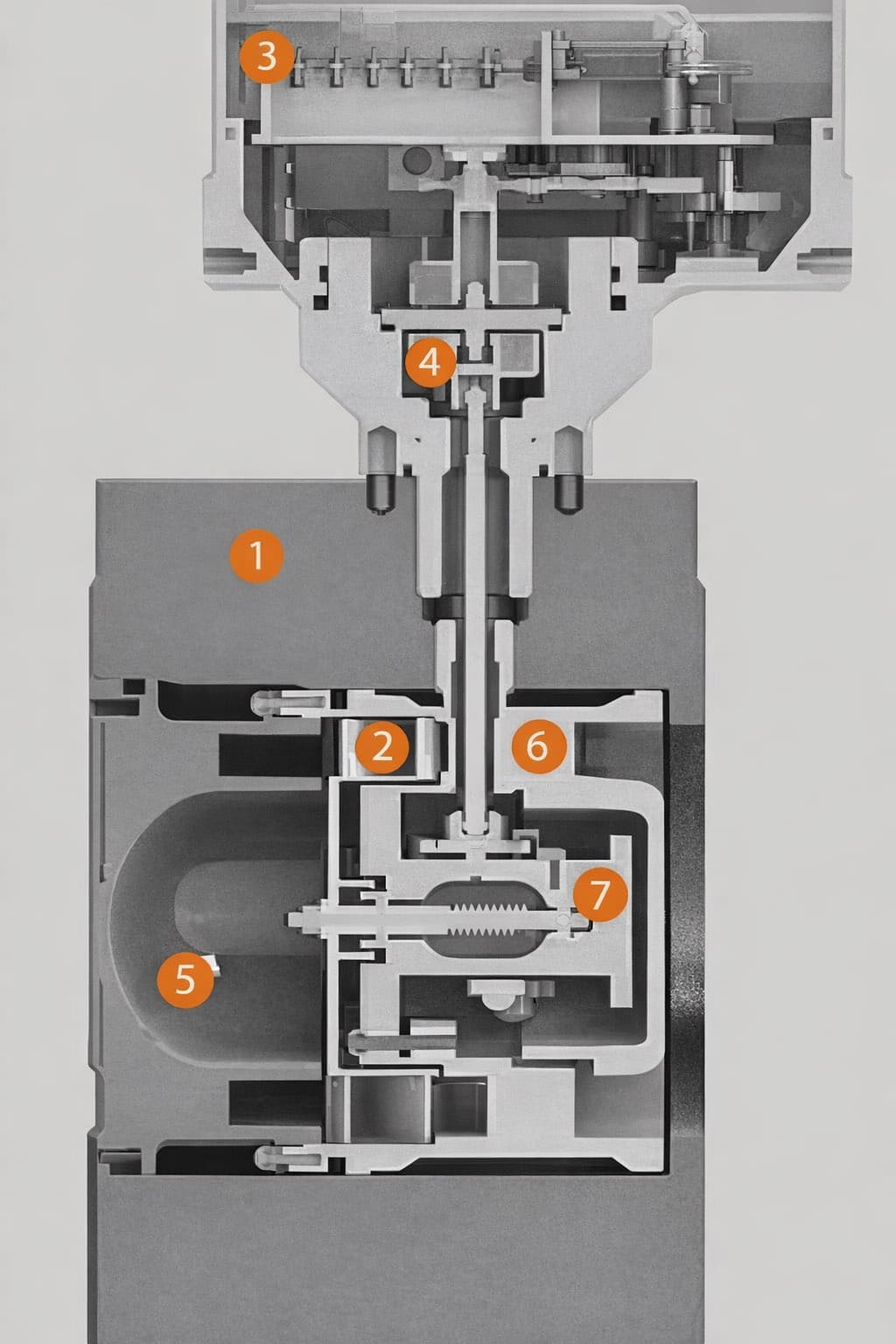

Конструкция счетчика РГ-К

1. корпус счетчика;
2. турбинное колесо;
3. счетный механизм С1;
4. магнитная муфта;
5. струевыпрямитель;
6. измерительный картридж;
7. многоступенчатый редуктор.

Основные технические характеристики турбинного счетчика газа РГ-К

Преимущества турбинного счетчика газа РГ-К

• Корпус счетчика изготовлен из анодированного высокопрочного алюминия
• Ручная смазка шарикоподшипников с помощью масляного насоса
• Не требует технического обслуживания благодаря постоянной смазке шарикоподшипников (опционально)
• Счетный механизм может вращаться на 355°
• Рекомендуемая длина прямого участок перед счетчиком 3DN, после счетчика 2DN
• Возможна горизонтальная и вертикальная установка

Пределы допускаемой относительной погрешности при измерении объема

где
Q_t — значение переходного объёмного расхода при рабочих условиях, которое соответствует 0,2Qmax

¹⁾ Пределы относительной погрешности при измерении объема нормированы во всём диапазоне рабочих условий счетчика.

Диапазоны рабочих расходов турбинных счетчиков газа РГ-К

* Для данных типоразмеров доступны расширения 1:25
