Счетчик газа турбинный РГ-Т

Счетчик газа турбинный РГ-Т используется для технологического и коммерческого учёта объёма газа при плавно изменяющемся расходе. Приборы предназначены для измерения очищенного природного газа с неоднородным химическим составом, а также воздуха, азота и других газовых сред, не обладающих агрессивными свойствами. Счётчики применяются в промышленных установках, магистральных газопроводах и системах энергоснабжения.

Допускается эксплуатация газовых счётчиков РГ-Т на опасных производственных объектах, включая предприятия нефтеперерабатывающей, нефтехимической, химической, газовой и других отраслей промышленности.

Онлайн программа подбора промышленного турбинного счетчика газа РГ-Т >>

Газовый счётчик РГ-Т относится к приборам скоростного типа и работает по турбинному принципу. Проходящий через счётчик поток газа приводит во вращение турбинное колесо, изготовленное из алюминия. Число его оборотов соответствует объёму газа, прошедшему через прибор, а частота вращения напрямую связана с текущим значением расхода. Передача вращательного движения осуществляется посредством магнитной муфты и редукторного механизма на отсчётное устройство.

Для передачи информации о рабочем расходе газа на электронные корректоры объёма, выполняющие приведение показаний к стандартным условиям, применяются низкочастотные, среднечастотные и высокочастотные импульсные датчики. В конструкции НЧ-датчика предусмотрен дополнительный контрольный геркон, реагирующий на воздействие внешнего магнитного поля, что обеспечивает защиту прибора от несанкционированного вмешательства.

Использование сигналов СЧ и ВЧ датчиков в сочетании со счётным механизмом С1 позволяет получать данные с высокой точностью для определения мгновенного расхода газа. При этом высокочастотный датчик допускается к применению в газовых счётчиках, установленных за пределами взрывоопасных зон.

Преимущества турбинного счетчика газа РГ-Т

• типоразмер от G65 до G4000
• расход от 5 до 6500 м³/ч
• условный диаметр — от DN50 до DN300
• рабочее давление — Pn16 и Pn100
• диапазон измерения — 1:50
• счетный механизм по умолчанию изготавливается из специального полимерного материала, устойчивого к ультрафиолетовому излучению
• счетный механизм может поворачиваться на 355°
• имеется возможность компактного монтажа счетчика с использованием прямых участков не менее 2DN до счетчика
• возможен горизонтальный и вертикальный монтаж счетчика.

Основные технические характеристики турбинного счетчика газа РГ-Т

Измерительный картридж счётчика РГ-Т рассчитан на монтаж в корпусе, находящемся под рабочим давлением, и устанавливается с применением уплотнительных колец. Такое конструктивное решение обеспечивает высокую устойчивость прибора к механическим воздействиям, возникающим при монтаже газопроводов, включая крутильные и изгибающие нагрузки.

Турбинные газовые счётчики серии РГ-Т характеризуются стабильностью показаний и высокой повторяемостью результатов измерений в процессе эксплуатации.

Применение шарикоподшипников повышенного качества, а также прецизионная обработка корпуса и подвижных элементов позволяют сохранять неизменной калибровочную характеристику турбинного расходомера на протяжении всего срока службы. Перед окончательной сборкой турбинное колесо проходит процедуру динамической балансировки. Все детали из алюминия, в том числе турбинное колесо, после механической обработки подвергаются твёрдому анодированию, что повышает их стойкость к износу и химическому воздействию и обеспечивает долговечность прибора и стабильность его метрологических параметров.

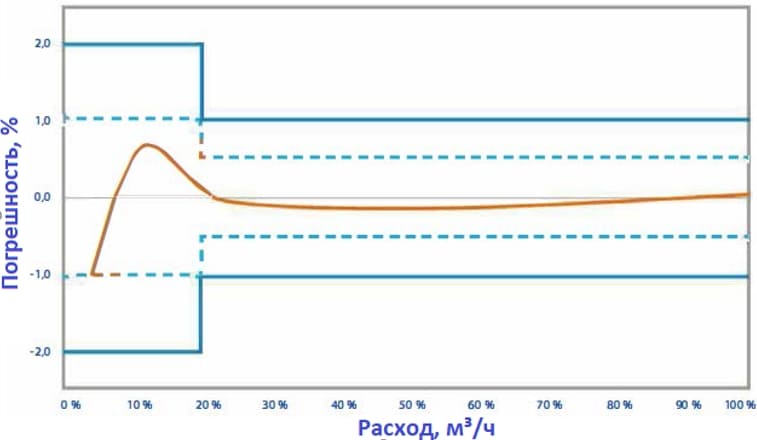

Пределы допускаемой относительной погрешности при измерении объема

где

Q_t – значение переходного объёмного расхода при рабочих условиях, которое соответствует 0,1Qmax для исполнения «О», «3С», «4С», «5С», «6С» и 0,2Q_max для исполнения «2», «3», «4», «5», «6».

^₁₎ Пределы относительной погрешности при измерении объема нормированы во всём диапазоне рабочих условий счетчика.

Диапазоны рабочих расходов турбинных счетчиков газа РГ-Т

* Исполнения «2У», «3», «3С», «4», «4С», «5», «5С», «6», «6С» возможны только для счетчиков с диапазоном расходов 1:30 и 1:20

** Для данных типоразмеров возможны только исполнения «О», «2», «3», «3С», «5», «5С»

Конструкция турбинного счетчика газа РГ-Т

1. Корпус;
2. Турбинное колесо;
3. Датчик импульсов ТВ53 (для Т1) и IN-S10 (для С1 и С1В);
4. Счетный механизм;
5. Струевыпрямитель;
6. Резервуар маслонасоса;
7. Маслонасос.

Счетчики РГ-Т могут оснащаться тремя исполнениями счетного механизма: Т1, С1 и С1В. Исполнение С1 аналогично применявшемуся ранее в счетчиках раза TRZ счетному механизму.

Корпус счетного механизма может поворачиваться вокруг вертикальной оси на 355° для удобства считывания показаний.

НЧ датчик импульсов

В зависимости от исполнения счётного механизма газовые счётчики РГ-Т комплектуются различными низкочастотными датчиками импульсов. Для счётных механизмов типа Т1 применяется датчик ТВ53, тогда как исполнения С1 и С1В оснащаются датчиком IN-S10. Установка импульсного датчика осуществляется непосредственно на счётном механизме прибора.

Конструкция датчика ТВ53 предусматривает наличие одного рабочего и одного сигнального геркона, в то время как датчик IN-S10 включает один рабочий и два контрольных геркона.

Рабочие герконы датчиков ТВ53 и IN-S10 формируют импульсы учёта, число которых соответствует объёму газа, прошедшего через счётчик. Эти сигналы могут использоваться для передачи данных на электронные корректоры объёма газа либо иные устройства регистрации. Сигнальный и контрольные герконы предназначены для реагирования на воздействие внешнего магнитного поля и могут применяться в системах индикации или сигнализации попыток несанкционированного вмешательства в работу счётчика.

ВЧ и СЧ датчики импульсов

В зависимости от конструктивного исполнения и при эксплуатации вне взрывоопасных зон счётчики могут дополнительно комплектоваться высокочастотными импульсными датчиками типов ТВ, A1S или A1R.

Для приборов со счётными механизмами исполнений С1 и С1В также предусмотрена возможность установки среднечастотного датчика импульсов R300.

Виды исполнения корпуса счетчика газа РГ-Т и примеры обозначения

• К1 — алюминиевые литые корпуса DN50 – DN200, типоразмеры от G65 до G1600, возможна установка масляного насоса, СЧ и ВЧ датчиков импульсов, PN16;
• К3*:
  • чугунные литые корпуса DN50 – DN150, типоразмеры от G65 до G1000, установка масляного насоса не требуется, возможна установка СЧ и ВЧ датчиков импульсов, PN16;
  • стальные сварные корпуса DN200 – DN300, типоразмеры от G650 до G4000, установка масляного насоса не требуется, возможна установка СЧ и ВЧ датчиков импульсов, PN16;
• К4:

  • стальные корпуса DN50 – DN300, типоразмеры от G65 до G4000, возможна установка масляного насоса, СЧ и ВЧ датчиков импульсов, PN100.

* - исполнения корпуса К3 аналогичны корпусам, применявшимся ранее в счетчиках газа TRZ

Онлайн программа подбора промышленныго турбинного счетчика газа РГ-Т >>

Монтаж турбинного счетчика газа РГ-Т

Для монтажа счётчиков РГ-Т на трубопроводе необходимо использовать ответные фланцы согласно таблице ниже. Для фланцев перед счетчиком тип сварного шва У8 по ГОСТ 16037–80, а для фланцев после счетчика тип сварного шва У7 или У8 по ГОСТ 16037–80.
