Регуляторы давления газа РДП-50Н(В), РДП-100Н(В), РДП-200Н(В)

По запросу

Узнать точную стоимость, наличие, заказать и купить необходимый Вам товар можно, нажав на странице с его описанием кнопку "Оставить заявку".

На Вашу электронную почту, указанную в заявке, в ближайшее время поступит ответ (и/или счет).

Регуляторы давления газа РДП-50Н(В), РДП-100Н(В), РДП-200Н(В) изготавливаются в соответствии с требованиями ТУ 3700-003-12234001-2013 и предназначены для эксплуатации в условиях, соответствующих климатическому исполнению УХЛ2 по ГОСТ 15150-69.

Прямоточные регуляторы давления газа РДП-50Н(В), РДП-100Н(В), РДП-200Н(В) предназначены для снижения (редуцирования) давления газа высокого (В) или среднего (Н) уровня и автоматического поддержания стабильного выходного давления, независимо от колебаний входного давления и изменения расхода.

Оборудование обеспечивает надёжную работу при температуре окружающего воздуха от –40°С до +60°С и относительной влажности до 95% при +35°С, что делает его пригодным для применения в различных климатических зонах и при повышенных нагрузках окружающей среды.

Регуляторы РДП широко применяются в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов, обеспечивая надёжную, безопасную и устойчивую работу газораспределительных сетей.

Основные технические характеристики регулятора давления газа РДП-50Н(В), РДП-100Н(В), РДП-200Н(В)

Наименование параметра размера	Значение исполнения
	РДП-50Н	РДП-50В	РДП-100Н	РДП-100В	РДП-200Н	РДП-200В
Диаметр условного прохода входного фланца, Ду, мм	50		100		200
Максимальное входное давление, МПа (кгс/см²)	1,2 (12)
Диапазон настройки выходного давления, МПа	0,001-0,06	0,06-0,6	0,001-0,06	0,06-0,6	0,001-0,06	0,06-0,6
Пропускная способность при входном давлении, МПа, м³/ч
0,1	1160		4200		13000
0,3	2320		8200		24000
0,6	4060		14800		43500
1,2	7540		28000		81000
Габаритные размеры, мм, не более
— длина	230		350		-
— ширина	440		476		700
— высота	620		593		620
— строительная длина (с катушкой)	-				420 (600)
Присоединение фланцевое	ГОСТ-12820
Масса, кг, не более	15		45		75

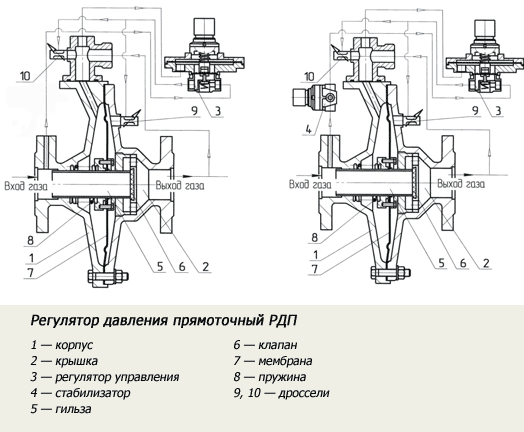

Функциональная схема регуляторов РДП-50, РДП-100:

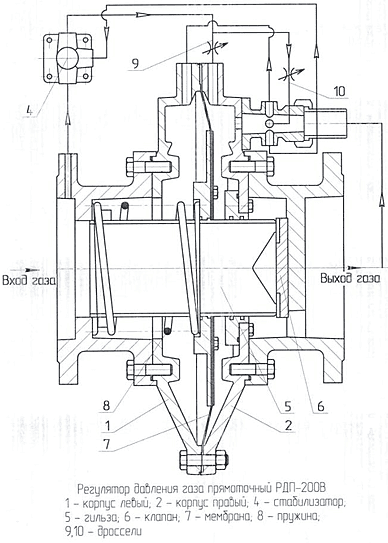

Функциональная схема регуляторов РДП-200:

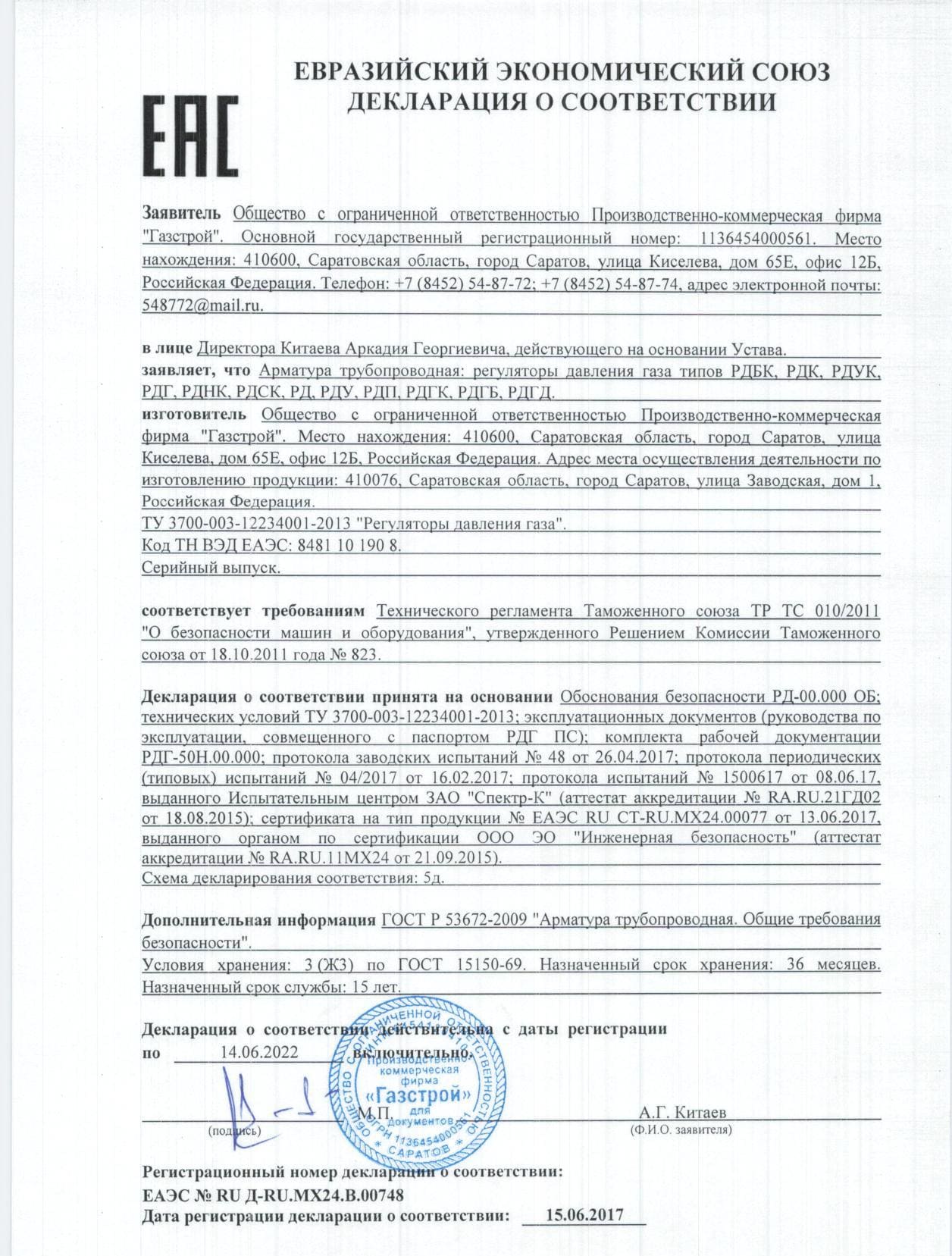

Декларация о соответствии регуляторов давления газа РДП.jpg

Сертификат соответствия регуляторов давления газа РДП.pdf
