СПЗ (АО «Саранский приборостроительный завод»)

Разделители сред мембранные РМ 5319, РМ 5320, РМ 5321 и РМ 5322 предназначены для защиты чувствительных элементов измерительных приборов — таких как манометры, датчики давления, вакуумметры и мановакуумметры — от воздействия рабочих сред, обладающих агрессивными, кристаллизующимися свойствами, высокой температурой или содержащих твердые взвешенные частицы.

Подключение разделителя к измерительному прибору может осуществляться непосредственно либо с использованием соединительного рукава типа ЦТКА 302.656.008.

Передача давления от измеряемой среды на чувствительный элемент осуществляется посредством гибкой разделительной мембраны и жидкости, заполняющей внутренний объём разделителя. Мембрана изолирует рабочую среду от разделительной жидкости, предотвращая её загрязнение или разрушение.

Параметры жидкости и характеристика мембраны подбираются таким образом, чтобы влияние разделителя на точность измерения не превышало допустимые значения.

Мембранные разделители среды серий РМ 5319МС и РМ 5321МС имеют конструкцию, состоящую из двух фланцев — верхнего и нижнего, которые стягиваются между собой болтами. Между ними размещается корпус с приваренной мембраной. Уплотнение соединений между корпусом и нижним фланцем, а также между разделителем и измерительным прибором, обеспечивается с помощью прокладок.

Модели РМ 5320 и РМ 5322МС сконструированы с открытой мембраной, без использования нижнего фланца. Такое исполнение предотвращает накопление твердых отложений и кристаллизующихся веществ в полости прибора, что обеспечивает стабильную передачу давления на чувствительный элемент.

Дополнительным преимуществом является легкий доступ к мембране, что упрощает периодическую очистку и техническое обслуживание разделителя.

Основные технические характеристики разделителей сред мембранных РМ

№ пп.	Исполнение	Предел измерений, МПа	Вытесн. объем см. куб. не менее	Габаритные размеры, мм	Масса, кг,не более
1	РМ 5319СМ (с резьбой М20х1,5)	0,025 - 2,5	0,25	100 x 82 max	1,5
2	РМ 5319СМ-01 (с резьбой М20х1,5 и дополнительной фторопластовой мембраной)	0,025 - 2,5	0,25	100 x 82 max	1,5
3	РМ 5319СM-G1/2 (с резьбой G1/2")	0,025 - 2,5	0,25	100 x 82 max	1,5
4	РМ 5319СM-01-G1/2 (с резьбой G1/2" и дополнительной фторопластовой мембраной)	0,025 - 2,5	0,25	100 x 82 max	1,5
	РМ 5319СM-10 (с резьбой М20х1,5, для мазута и других вязких сред)	0,025 - 2,5	0,25	100 x 82 max	1,5
6	РМ 5319СM-01-10 (с резьбой М20х1,5 для мазута и других вязких сред, с дополнительной фторопластовой мембраной)	0,025 - 2,5	0,25	100 x 82 max	1,5
7	РМ 5319СM-10-G1/2 (с резьбой G1/2", для мазута и других вязких сред)	0,025 - 2,5	0,25	100 x 82 max	1,5
8	РМ 5319СM-01-10-G1/2 (с резьбой G1/2", для мазута и других вязких сред с дополнительной фторопластовой мембраной)	0,025 - 2,5	0,25	100 x 82 max	1,5
9	РМ 5319СM-02 (с резьбой М20х1,5, с нижним фланцем из стали 45)	0,025 - 2,5	0,25	100 x 82 max	1,5
10	РМ 5319СM-02-G1/2 (с резьбой G1/2", с нижним фланцем из стали 45)	0,025 - 2,5	0,25	100 x 82 max	1,5
11	РМ 5319СM-02-10 (с резьбой М20х1,5, нижним фланцем из стали 45, для мазута и других вязких сред)	0,025 - 2,5	0,25	100 x 82 max	1,5
12	РМ 5319СM-02-10-G1/2 (с резьбой G1/2", нижним фланцем из стали 45, для мазута и других вязких сред)	0,025 - 2,5	0,25	100 x 82 max	1,5
13	РМ 5320С (с резьбой М20х1,5 и болтами М10)	0,025 - 2,5	1,0	145 x 27	2,2
14	РМ 5320С-01 (с резьбой М20х1,5, болтами М10 и с дополнительной фторопластовой мембраной)	0,025 - 2,5	1,0	145 x 27	2,2
15	РМ 5320С-М30 (с резьбой М30х1,5 и болтами М10)	0,025 - 2,5	1,0	145 x 27	2,2
16	РМ 5320С-01-М30 (с резьбой М30х1,5, болтами М10 и с дополнительной фторопластовой мембраной)	0,025 - 2,5	1,0	145 x 27	2,2
17	РМ 5321С (с резьбой М20х1,5)	4 - 60	0,5	100 x 102max	2
18	РМ 5321С-01 (с резьбой М20х1,5 и дополнительной фторопластовой мембраной)	4 - 60	0,5	100 x 102max	2
19	РМ 5321С-G1/2 (с резьбой G1/2")	4 - 60	0,5	100 x 102max	2
20	РМ 5321С-01-G1/2 (с резьбой G1/2" и дополнительной фторопластовой мембраной)	4 - 60	0,5	100 x 102max	2
21	РМ 5321С-10 (с резьбой М20х1,5, для мазута и других вязких сред)	4 - 60	0,5	100 x 102max	2
22	РМ 5321С-01-10 (с резьбой М20х1,5, для мазута и других вязких сред, с дополнительной фторопластовой мембраной)	4 - 60	0,5	100 x 102max	2
23	РМ 5321С-10-G1/2 (с резьбой G1/2", для мазута и других вязких сред)	4 - 60	0,5	100 x 102max	2
24	РМ 5321С-01-10-G1/2 (с резьбой G1/2", для мазута и других вязких сред, с дополнительной фторопластовой мембраной)	4 - 60	0,5	100 x 102max	2
25	РМ 5321С-02 (с резьбой М20х1,5, нижним фланцем из стали 45)	4 - 60	0,5	100 x 102max	2
26	РМ 5321С-02-G1/2 (с резьбой G1/2", нижним фланцем из стали 45)	4 - 60	0,5	100 x 102max	2
27	РМ 5321С-02-10 (с резьбой М20х1,5, нижним фланцем из стали 45, для мазута и других вязких сред)	4 - 60	0,5	100 x 102max	2
28	РМ 5321С-02-10-G1/2 (с резьбой G1/2", нижним фланцем из стали 45, для мазута и других вязких сред)	4 - 60	0,5	100 x 102max	2
29	РМ 5322С-M14 (с резьбой М20х1,5 и болтами М14х1,5)	4 - 60	0,5	100 x 45	1,5
30	РМ 5322С-01-M14 (с резьбой М20х1,5, с болтами М14х1,5 и дополнительной фторопластовой мембраной)	4 - 60	0,5	100 x 45	1,5
31	РМ 5319C (с резьбой М20х1,5)	0,025 - 2,5	1,0	145 x 90	3
32	РМ 5319С-01 (с резьбой М20х1,5 и болтами М14х1,5 и дополнительной фторопластовой мембраной)	0,025 - 2,5	1,0	145 x 90	3
33	РМ 5319С-G1/2 (с резьбой G1/2")	0,025 - 2,5	1,0	145 x 90	3
34	РМ 5319С-01-G1/2 (с резьбой G1/2" и дополнительной фторопластовой мембраной)	0,025 - 2,5	1,0	145 x 90	3
35	РМ 5319С-10 (с резьбой М20х1,5, для мазута и других вязких сред)	0,025 - 2,5	1,0	145 x 90	3
36	РМ 5319С-01-10 (с резьбой М20х1,5, для мазута и других вязких сред, с дополнительной фторопластовой мембраной)	0,025 - 2,5	1,0	145 x 90	3
37	РМ 5319С-10-G1/2 (с резьбой G1/2", для мазута и других вязких сред, с дополнительной фторопластовой мембраной)	0,025 - 2,5	1,0	145 x 90	3
38	РМ 5319С-02 (с резьбой М20х1,5, с нижним фланцем из стали 45)	0,025 - 2,5	1,0	145 x 90	3
39	РМ 5319С-02-G1/2 (с резьбой G1/2", с нижним фланцем из стали 45)	0,025 - 2,5	1,0	145 x 90	3
40	РМ 5319С-02-10 (с резьбой М20х1,5, с нижним фланцем из стали 45, для мазута и других вязких сред)	0,025 - 2,5	1,0	145 x 90	3
41	РМ 5319С-02-10-G1/2 (с резьбой G1/2", с нижним фланцем из стали 45, для мазута и других вязких сред)	0,025 - 2,5	1,0	145 x 90	3

Дополнительная погрешность вносимая разделителем, %, не более ±1

Материалы деталей разделителя сред мембранного РМ, контактирующих с измеряемой средой:

мембрана — 36НХТЮ, фторопласт (дополнительно)
корпус — 12Х18Н10Т; фланец нижний — 12Х18Н10Т, сталь 45

Температура измеряемой среды: −40 ... +200 C

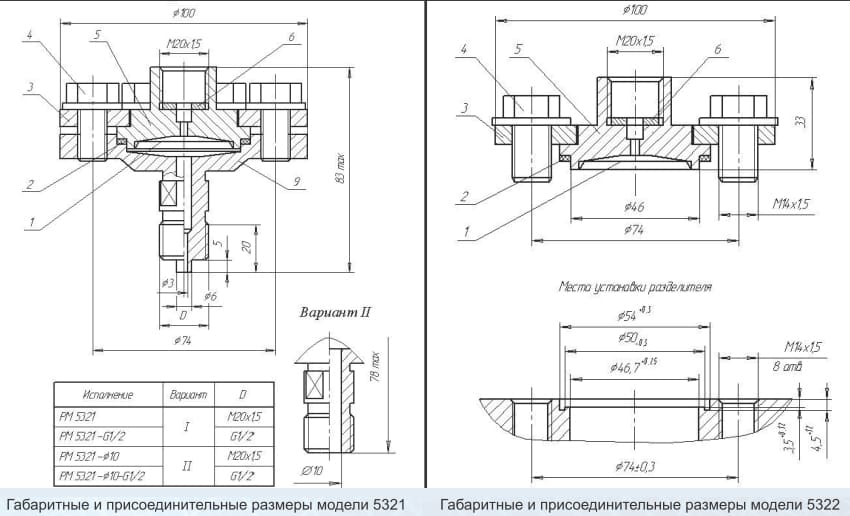

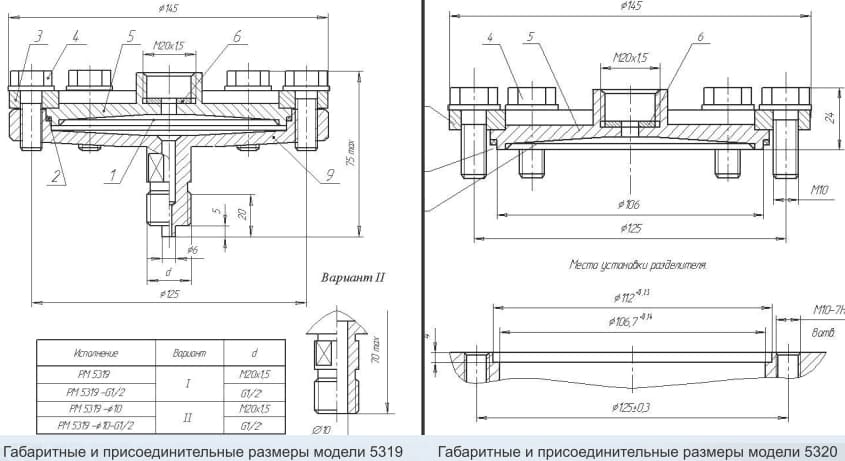

Габаритные и присоединительные размеры разделителей сред мембранных РМ

Руководство по эксплуатации разделителей сред мембранных РМ.pdf
