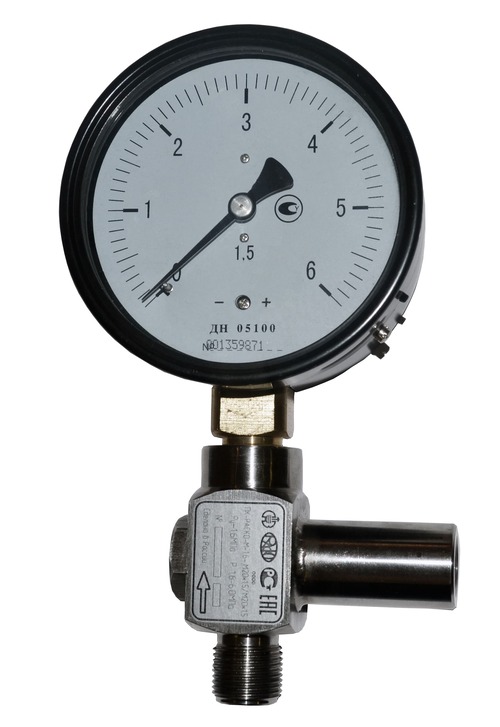

Предохранительный клапан ПК-РАСКО-М

ПК-РАСКО-М — предохранительный клапан для защиты манометров и датчиков давления от перегрузок на пусковых режимах и при возникновении нештатных ситуаций.

Разработка предохранительных клапанов ПК-РАСКО-М и ПК-РАСКО-Н представляет собой логичное продолжение технического направления, начатого созданием и серийным выпуском кнопочных кранов VE-РАСКО-НЗ и VE-РАСКО-НО. Клапаны серии ПК-РАСКО-М предназначены для защиты манометров и датчиков давления от возможных перегрузок.

Специалисты, работающие с измерительным оборудованием, хорошо знакомы с ситуациями, когда из-за кратковременных скачков давления — особенно в момент запуска системы или при авариях — выходят из строя как механические (например, манометры, напоромеры), так и электронные устройства (датчики, преобразователи давления). Учитывая высокую стоимость подобных приборов, иногда достигающую десятков тысяч рублей, такая поломка становится серьезной проблемой.

В целях её предотвращения ООО «НПФ РАСКО» совместно с ПАО «СПЗ» разработали компактные и экономически доступные предохранительные клапаны серии ПК-М РАСКО, предназначенные для эффективной защиты измерительной аппаратуры от импульсных перегрузок. Клапаны рассчитаны на диапазон давлений срабатывания от 0,4 до 6,0 МПа (от 4 до 60 кгс/см²) и готовы к серийному производству.

Отличительные особенности предохранительных клапанов ПК-РАСКО-М:

• Сочетание контроля давления с защитой от перегрузки.
• Широкий выбор диапазонов настройки.
• Расширенный ряд присоединительных резьб.
• Минимальная масса и габариты.

Рекомендуемые случаи применения ПК-РАСКО-М:

— в жидкостных системах — при наличии опасности возникновения гидроударов, обусловленных малой сжимаемостью жидкости,
— в газовых системах — при установке приборов контроля давления после регуляторов давления газа, где имеет место прохождение импульса высокого давления на выход регулятора давления в момент времени пока регулирующий орган регулятора не установится в положение, соответствующее давлению настройки, а также после релейных клапанов.

Основные технические характеристики предохранительного клапана для защиты манометров и датчиков давления ПК-РАСКО-М

Клапаны ПК-М РАСКО (предохранительные клапаны для манометров и датчиков давления) работоспособны в широком температурном диапазоне. Могут применяться в жидкостных и газовых системах, использующих самые разнообразные жидкости и газы, неагрессивные по отношению к примененным конструкционным материалам. Предохранительные клапаны ПК-М (ПК-РАСКО-М), при аналогичных технических характеристиках, в разы дешевле зарубежных аналогов. Изделия полностью соответствуют требованиям по импортозамещению. Клапаны ПК-М и ПК-Н работоспособны в диапазоне температур окружающего воздуха −40....+70 0С.
