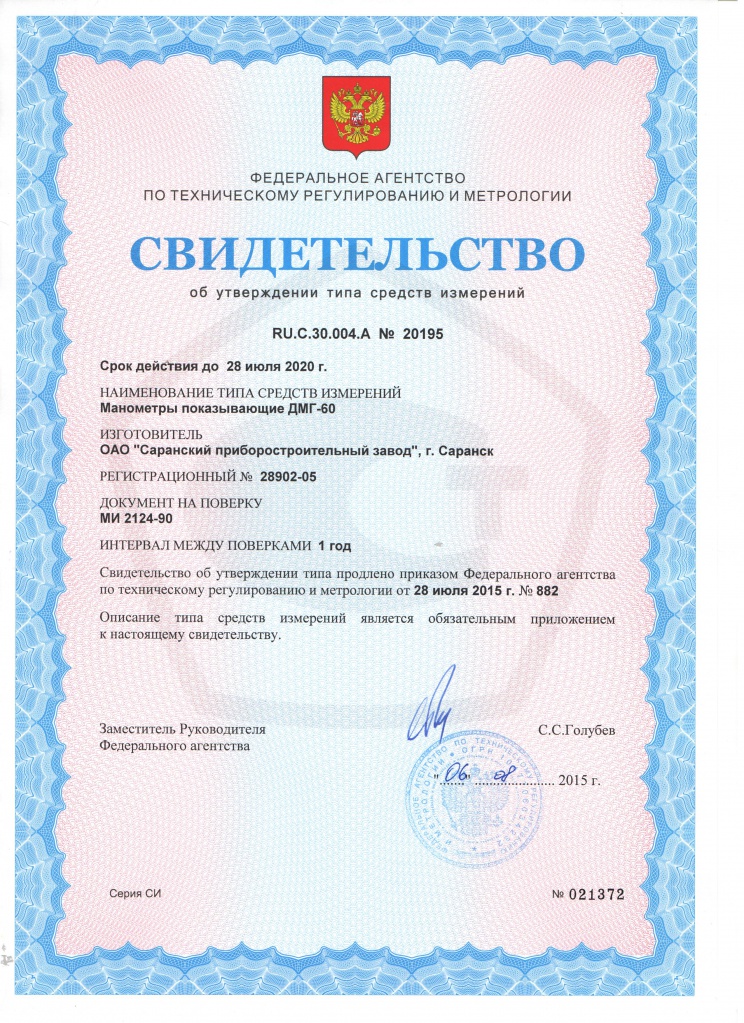

Манометры показывающие ДМГ-60

Манометры показывающие ДМГ-60 предназначены для измерения избыточного давления воздуха и газов, не проявляющих агрессивного воздействия на материалы конструкции прибора.

По параметрам устойчивости к внешним климатическим воздействиям (температуре и влажности) манометры соответствуют категории С4 согласно ГОСТ Р 52931-2008 и изготавливаются в исполнении У, что соответствует категории размещения 3 по ГОСТ 15150-69.

Приборы рассчитаны на эксплуатацию в условиях температур от −50 до +60°C и при относительной влажности воздуха до 98 % при температуре 35°C и ниже — при условии отсутствия конденсации влаги.

Основные технические характеристики манометров показывающих ДМГ-60

Верхнее значение диапазона показаний, kPa: 6; 10; 40 1.2.2

Класс точности: 1,5 и 2,5 1.2.3

Диапазон измерений манометров: от 0 до 75%

Исполнение по устойчивости к внешним вибрационным воздействиям: N3 ГОСТ Р 52931-2008

Степень защиты от воздействия окружающей среды: IР40 ГОСТ 14254-2015

Масса, кг, не более: 0,2

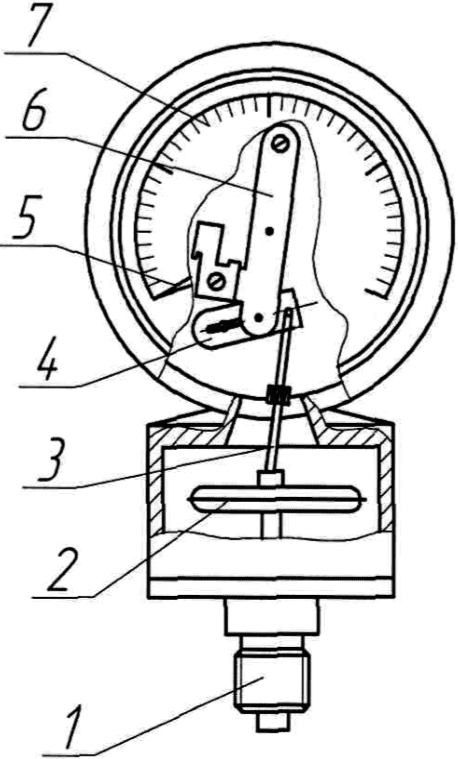

Строение манометров показывающих ДМГ-60

1 — штуцер; 2 — мембранная коробка; 3 — тяга; 4 — хвостовик; 5 — стрелка; 6 — трибко-секторный механизм; 7 — циферблат

Принцип работы манометров основан на уравновешивании измеряемого давления с усилием упругой деформации чувствительного элемента — мембранной коробки или мембранного блока (2).

Давление поступает во внутреннюю полость через штуцер (1) и воздействует на мембрану, вызывая её прогиб. Это механическое усилие передаётся через тягу (3) на трибкосекторный механизм (6), который преобразует поступательное движение в поворотное.

На ось трибки установлена стрелка (5), указывающая текущее значение давления на шкале циферблата (7).

Настройка диапазона перемещения стрелки осуществляется регулировкой положения хвостовика сектора (4), а для обеспечения линейности показаний корректируется длина тяги.

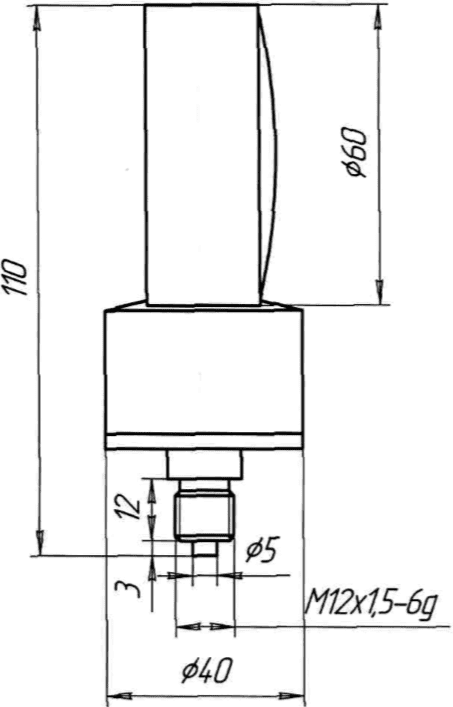

Габаритные и присоединительные размеры манометров показывающих ДМГ-60

Оформление заказа манометров показывающих ДМГ-60

При заказе ДМГ-60 необходимо указать:

• Наименование
• Условное обозначение
• Верхние значения диапазона показаний
• Класс точности
• Климатическое исполнение
• Обозначение ТУ

Пример заказа манометров показывающих ДМГ-60

Пример записи манометров газовых (ДМГ-60) при их заказе и в документации другой продукции, в которой они могут быть применены:

• для климатического исполнения У3 с верхним пределом измерения 6 кПа, класса точности 1,5 с резьбовым штуцером (рис. 20 ГОСТ 2405): «Манометр показывающий ДМГ-60-6 кПа-1,5-У3 ТУ 4212-118-00227471-2005»;
• для климатического исполнения У3 экспорт с верхним пределом измерения 40 кПа, класса точности 1,5 с безрезьбовым соединением для эластичных труб (типоразмер соединения 4-01 ГОСТ 25165): «Манометр показывающий ДМГ-60-40 кПа-1.5-У3-Б экспорт ТУ 4212-118-00227471-2005».
