Индикатор разности давлений ИРД-80-РАСКО

Индикатор разности давлений ИРД-80-РАСКО предназначен для контроля и подачи сигнала при изменении разности давлений газов, химически нейтральных по отношению к нержавеющей стали и резиновым элементам конструкции.

Сигнализатор перепада давления ИРД-80-РАСКО используется в системах газоснабжения коммунальных и промышленных объектов для визуального контроля степени засорения газовых фильтров и струевыпрямителей.

Применение прибора соответствует требованиям ГОСТ Р 8.740-2011 «Расход и количество газа. Методика измерений с помощью турбинных, вихревых и ротационных расходомеров и счётчиков», а также СТО ГАЗПРОМРЕГИОНГАЗ 7.1-2011 «Технические требования к материалам, оборудованию и технологическим схемам блочных газорегуляторных пунктов, шкафных пунктов редуцирования газа».

Сертификат № ЕАЭС RU C-RU.МЮ62.B.00729/19 от 19.07.2019 г. соответствия требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывобезопасных средах».

Отличительные особенности индикатора разности давлений ИРД-80 РАСКО:

• Компактность и низкая стоимость;
• Визуальный контроль разности давлений по оцифрованной шкале прибора;
• Наличие сигнализации о достижении порога срабатывания, в т.ч. во взрывозащищенном Ex-исполнении;
• Возможность настройки «уставки» по шкале прибора непосредственно на объекте;
• Нечувствительность к односторонней перегрузке давления;
• Удобная интеграция в системы дистанционного сбора и передачи информации;
• Поставка в комплекте с КМЧ, обеспечивающая простоту монтажа;
• Широкий выбор вариантов подключения к местам отбора давления.

Конструктивные исполнения индикатора разности давлений ИРД-80 РАСКО:

• ИРД-80-РАСКО — индикатор разности давлений;
• ИРД-80С-РАСКО — индикатор разности давлений сигнализирующий;
• ИРД-80С-РАСКО-Ех — индикатор разности давлений сигнализирующий во взрывозащищенном исполнении.

Основные технические характеристики индикатора разности давлений ИРД-80-РАСКО

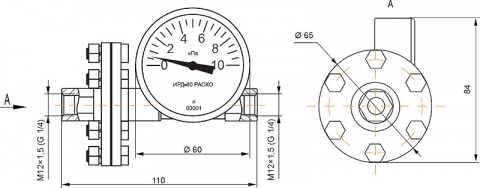

Габаритные и присоединительные размеры индикатора разности давлений ИРД-80 РАСКО:

При размещении сигнализирующих индикаторов разности давлений ИРД-80-РАСКО-С-Ех во взрывоопасной зоне использовать барьеры искрозащиты типа «КОРУНД-М» или аналогичные по техническим характеристикам.

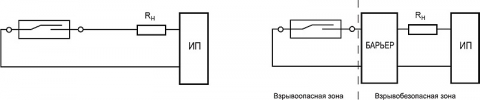

Электрическая схема индикатора разности давлений ИРД-80-РАСКО:

Структура условного обозначения индикатора разности давлений ИРД-80-РАСКО:

ИРД-80-Х1-РАСКО-Х2-Х3-Х4

Х1 – Наличие сигнализации: С
Х2 – Наличие взрывозащиты: Ех
Х3 – Верхний предел измерения
Х4 - Комплект монтажных частей (КМЧ):

М12 — без КМЧ с внутренней резьбой М12х1,5;
G1/4 — без КМЧ с внутренней резьбой G1/4;

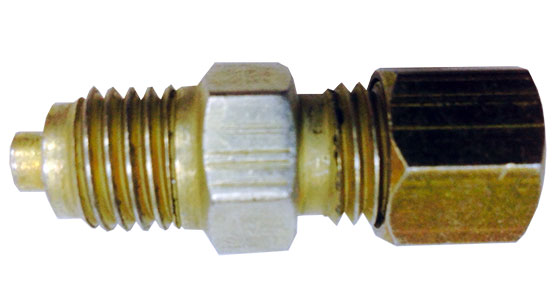

К1 - штуцер М12х1,5 под ниппельное соединение трубкой (рукавом соединительным САФП.302656.006  dн = 6 мм в комплекте с переходником на внешнюю резьбу G1/2);

К3 - штуцер М12х1,5 (ЦТКА.715193.033) под самоуплотняющееся соединение по ГОСТ 24074-80 с врезающимся кольцом трубкой dн = 8 мм;
К4 - штуцер М12х1,5 (ЦТКА.715193.033-01) под самоуплотняющееся соединение по ГОСТ 24074-80 с врезающимся кольцом трубкой dн = 6 мм;

Пример обозначения при заказе индикатора разности давлений ИРД-80-РАСКО:

Индикатор разности давления, диапазон измерения 10 кПа с КМЧ под самоуплотняющееся соединение по ГОСТ 24074-80 с врезающимся кольцом трубкой dн = 8 мм, сигнализирующий, взрывозащищенный: ИРД-80С-РАСКО-Ех-10 кПа-М12-К3.
Индикатор разности давления, диапазон измерения 10 кПа без КМЧ с внутренней резьбой М12х1,5: ИРД-80-РАСКО-10 кПа--М12.
Индикатор разности давления, диапазон измерения 16 кПа с КМЧ под ниппельное соединение, сигнализирующий взрывозащищенный: ИРД-80С-РАСКО-Ех-16 кПа--М12-К1.

Монтажные комплекты для подключения  ИРД-80-РАСКО индикаторов разности давлений:

Способ подключения	Подключение к прибору		Подключение к объекту			Присоединение к трубопроводу
	Прибор	Комплект монтажных частей*	Трубка	Комплект монтажных частей (переходник)
Соединения трубопроводов с врезающимся кольцом по ГОСТ 24074-80	ИРД-80 РАСКО ИРД-80С-РАСКО ИРД-80С-РАСКО-Ех	К3: dн = 8 мм	Трубка dн = 8 мм	К3Ш: d – G1/2; dн = 8 мм К3Шу: d – G1/4; dн = 8 мм		Кран шаровый или гнездо с внутренней резьбой G1/2 или G1/4
		К4: dн = 6 мм	Трубка dн = 6 мм	К4Ш: d – G1/2; dн = 6 мм К4Шу: d – G1/4; dн = 6 мм

* - Поставляются по запросу
