Дифманометр стрелочный показывающий ДСП-80-РАСКО, ДСП-80В-РАСКО предназначен для измерения перепада давления различных неагрессивных газов, совместимых с материалами конструкции прибора.
Он применяется, в частности, для контроля состояния газовых счётчиков, фильтров, струевыпрямителей и других элементов систем, с целью оценки их технического состояния и степени загрязнения.

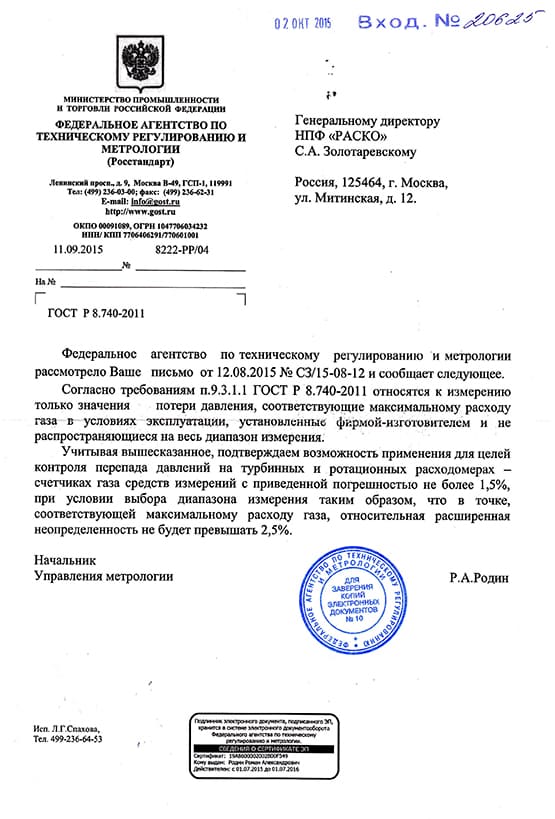

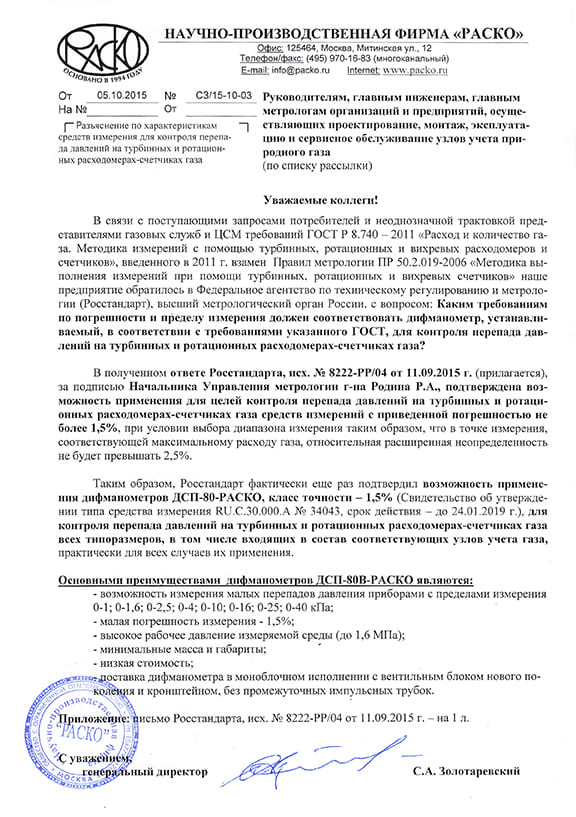

Использование данных приборов соответствует положениям национального стандарта Российской Федерации ГОСТ Р 8.740-2011 «Расход и количество газа. Методика измерений с применением турбинных, вихревых и ротационных расходомеров и счётчиков».
Основу конструкции дифференциального манометра ДСП-80-РАСКО составляет герметичный корпус, внутри которого расположен чувствительный элемент — мембранная коробка. Она механически связана с передающим и усиливающим механизмом, установленным на кронштейне и соединённым со стрелочным указателем.
Прибор оснащён корректором, позволяющим производить установку стрелки на нулевую отметку шкалы. Модель ДСП-РАСКО обеспечивает визуальное считывание показаний по стрелке на равномерно размеченной шкале с белым фоном, что способствует удобству и точности измерений.
ДСП-80-РАСКО — дифманометр;
ДСП-80В-РАСКО — дифманометр с вентильным блоком в моноблочном исполнении;
ДСП-80-РАСКО-К — дифманометр с кронштейном.
| Наименование параметра | Значение |
| Измеряемая среда | воздух, природный газ, пропанобутановая смесь в газообразном состоянии, аргон и другие газы |
| Максимально допустимое давление рабочей среды, МПа | 1,6 |
| Диапазон измерений перепада давлений, кПа | 0-0,4*; 0-0,6*; 0-1; 0-1,6; 0-2,5; 0-4; 0-6; 0-10; 0-16; 0-25; 0-40 |
| Пределы допускаемой основной погрешности, % | ±1,5; ±2,5; ±4 (индикаторное исполнение) |
| Температура рабочей среды, °С | –30 ... +60 |
| Температура окружающей среды, °С | –40 ... +70 |
| Степень защиты корпуса | IP 55 |
* — модель ДНМ-80
Комплектация показывающего дифманометра включает обязательную присоединительную арматуру: гайки, ниппели и уплотнительные прокладки. Дополнительно, по запросу заказчика, возможна поставка монтажного кронштейна и вентильного блока.
При необходимости к заказу может быть добавлен комплект для подключения дифманометра ДСП-80-РАСКО к трубопроводу. В его состав входят трубки из нержавеющей стали длиной 1 метр.

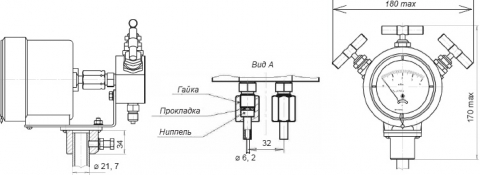

Дифференциальный манометр ДСП-80В-РАСКО с вентильным блоком и кронштейном:
Дифференциальный манометр ДСП-80-РАСКО является функциональным аналогом ДСП-160-М1.

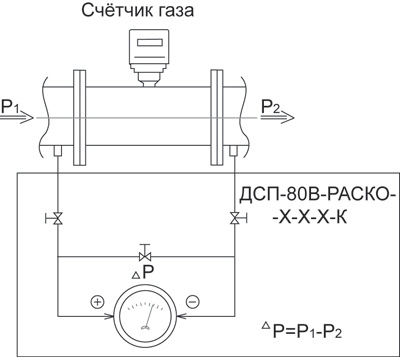

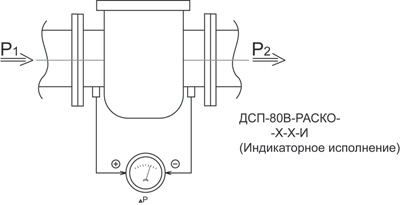

1. Контроль перепада давлений на турбинных, ротационных или вихревых счётчиках газа.
2. Контроль перепада давлений на газовых фильтрах.
Монтажный комплект для подключения дифманометров (дифференциальных манометров) стрелочных показывающих ДСП-80-РАСКО, ДСП-80В-РАСКО:
| Прибор | Подключение дифференциального манометра ДСП-80-РАСКО, ДСП-80В-РАСКО к объекту | Присоединение к трубопроводу | |
| Рукав соединительный САФП.302656.006 | Переходник | ||
| дифференциальный манометр ДСП-80В-РАСКО  |

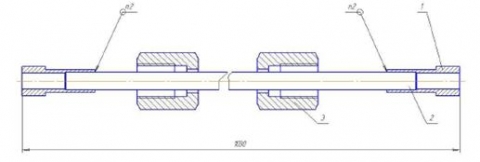

Состав: трубка из нержавеющей стали (L = 1 м, наружный диаметр 6 мм) с ниппелями и гайками М12х1,5 на обоих концах - 2 шт.
|

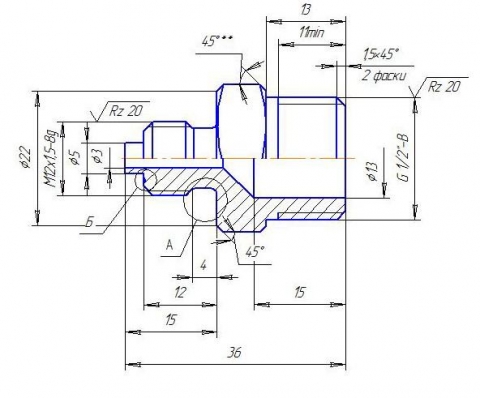

Переходник САПФ.753157.005 (М12х1,5 ниппель ВНЕ / G1/2 - ВНЕ – 2 шт.)   |
 Кран шаровый с внутренней резьбой G1/2 Гнездо с внутренней резьбой G1/2 |
