Датчики-реле манометрические взрывозащищенные ДДМВ-102

Датчики-реле давления ДДМВ-102 предназначены для контроля давления жидких и газообразных сред в системах автоматического регулирования, контроля и управления процессами теплоэнергетики. Они также используются в холодильных установках и других системах угольных шахт, включая взрывоопасные зоны наружных установок и помещений. Применение устройств соответствует требованиям Ex-маркировки, стандарту ГОСТ IEC 60079-14, главе 7.3 ПУЭ («Правила устройства электроустановок») и другим нормативным документам, регулирующим эксплуатацию электрооборудования в газовых взрывоопасных средах, а также в подземных выработках угольных шахт, рудников и их наземных строениях.

Датчики-реле давления ДДМВ-102 также предназначены для работы и установки в качестве сигнализаторов в условиях, где при нормальной эксплуатации исключено накопление электростатического заряда на оболочке вследствие трения, электростатической индукции или контакта с заряженными объектами. Кроме того, их использование предусмотрено в средах, где отсутствует обдув оболочки пылевоздушными потоками.

Контролируемая среда датчиков-реле манометрических взрывозащищенных ДДМВ-102 включает воздух, пресную воду, масла, хладоны, дизельное топливо и другие жидкости и газы с вязкостью не более 0,8 Па×с, которые не оказывают агрессивного воздействия на использованные конструкционные материалы.

Основные технические характеристики датчиков-реле манометрических взрывозащищенных ДДМВ-102

Примечания
1. Настройка прибора на конкретную уставку срабатывания и на конкретное значение величины зоны возврата (только для приборов с регулируемой зоной возврата) производится предприятием-изготовителем в соответствии с заказом.
Значение уставки выбирается из диапазона уставок с шагом:

• 5 кПа — для ДДМВ-102-01;
• 10 кПа — для ДДМВ-102-02;
• 0,01 МПа — для ДДМВ-102-03, ДДМ-102-04;
• 0,1 МПа — для ДДМВ-102-05;
• 0,5 МПа — для ДДМВ-102-06.

2. При отсутствии в заказе значения уставки срабатывания, приборы настраиваются на предприятии-изготовителе на следующие уставки срабатывания внутри соответствующего нормированного диапазона уставок:

• ДДМВ-102-01 — 100 кПа ± 5 кПа;
• ДДМВ-102-02 — 500 кПа ± 25 кПа;
• ДДМВ-102-03 — 0,1 МПа ± 0,012 МПа;
• ДДМВ-102-04 — 0,75 МПа ± 0,15 МПа;
• ДДМВ-102-05 — 1,5 МПа ± 0,25 МПа;
• ДДМВ-102-06 — 3 МПа ± 0,25 МПа.

3. При отсутствии в заказе значения величины зоны возврата (только для приборов с регулируемой зоной возврата), приборы настраиваются на предприятии-изготовителе на минимальную величину зоны возврата.
4. Допускается перенастройка уставки и зоны возврата (только для приборов с регулируемой зоной возврата) у потребителя в пределах значений, указанных в таблице.

Примечания
Минимальное значение коммутируемого тока 0,1А, при этом индуктивность для постоянного тока не более 5 мГн.
Не допускается использовать приборы для коммутации минимальных токов, если они использовались при других токовых нагрузках.

Датчики-реле ДДМВ-102 устойчивы к воздействию температуры окружающего воздуха от -40 до +70°С.
По защищенности от попадания внутрь пыли и проникновения воды датчики ДДМВ-102 имеют исполнение IP67 по ГОСТ 14254-96.
Масса не более 2,2 кг.

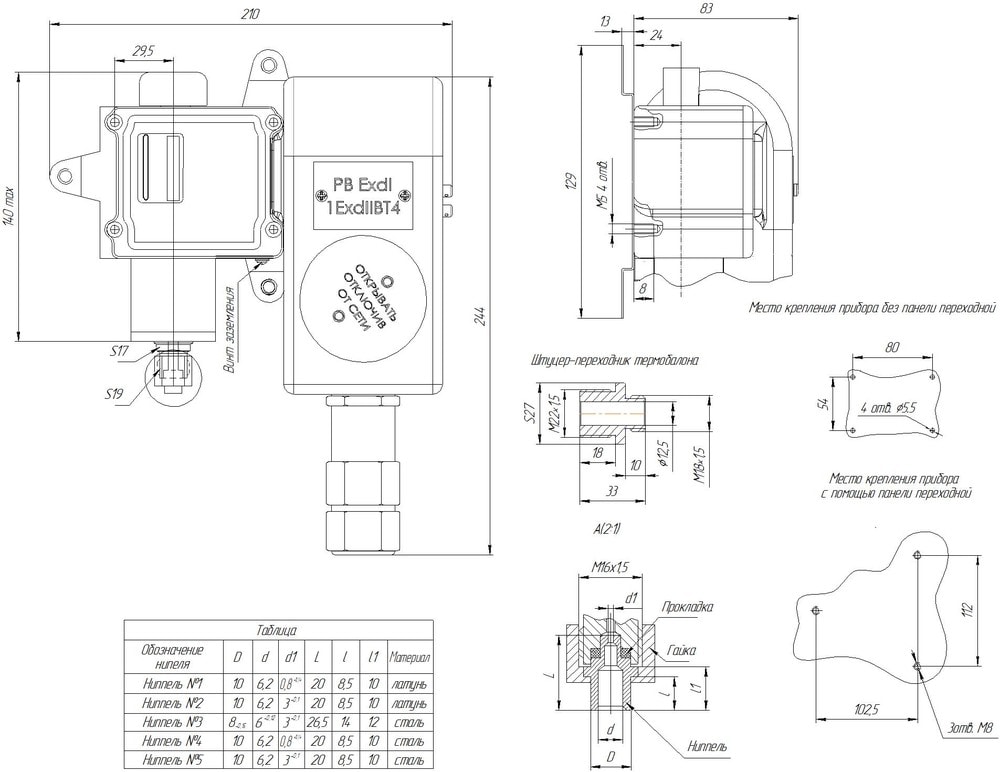

Габаритные и установочные размеры датчиков-реле ДДМВ-102
