Автоматические нормально закрытые клапаны

По запросу
Узнать точную стоимость, наличие, заказать и купить необходимый Вам товар можно, нажав на странице с его описанием кнопку "Оставить заявку".
На Вашу электронную почту, указанную в заявке, в ближайшее время поступит ответ (и/или счет).
Теплотехника

  • Автоматические нормально закрытые клапаны — газовые клапаны с электромагнитным приводом муфтового и фланцевого исполнения (в алюминиевых и стальных корпусах).

    Автоматические клапаны применяются в системах газоснабжения, газогорелочных устройствах и на аналогичном оборудовании, а также для управления потоком природного газа и воздуха в качестве запорно-регулирующего органа.

    Преимущества автоматических нормально закрытых клапанов

    • Герметичность затвора по классу А ГОСТ 9544-93
    • Быстро открывающиеся и быстро закрывающиеся (время менее 1 сек.)
    • С патрубками для присоединения приборов и импульсных газопроводов (G ¼") (по заказу)
    • Высокая степень надежности обусловлена применением электромагнитов со встроенными выпрямителями, деталей из цветных сплавов и нержавеющей стали, фторопластовыми направляющими скольжения.



    Тип клапана Автоматический нормально закрытый
    Диапазон рабочих давлений до 0,6 МПа
    Климатическое исполнение У 3.1 от – 30 до + 60 (стандартно)
    У2 от – 45 до + 60 (по заказу)
    Рабочее положение (DN15 – DN65) на горизонтальном или вертикальном участке трубопровода
    Рабочее положение (DN80 – DN200) на горизонтальном участке трубопровода
    Дополнительные опции — ручной регулятор потока
    — датчик положения клапана

    Клапаны газовые КМГ с электромагнитным приводом муфтового исполнения

    Варианты исполнения

    • Без индекса — клапан газовый электромагнитный для применения в качестве запорного органа.
    • С индексом «Р» — клапан газовый электромагнитный с ручным регулятором потока газа для применения в качестве запорно-регулирующего органа. Применение регулятора потока упрощает процесс пусконаладочных работ.

    Основные технические характеристики

    Параметры Значения
    Рабочая среда природный газ по ГОСТ 5542-2014 , воздух по ГОСТ 17433-80
    Рабочее положение на горизонтальном или вертикальном трубопроводе с отклонением +/– 15°
    Категория размещения и диапазон рабочих температур У 3.1 от – 30°С до + 60°С (стандартно)
    У2 от – 45°С до + 60°С (по заказу)
    Напряжение сети электропитания 220 V +10% – 15% 50 Гц
    Степень электрозащиты IP 54
    Время открытия и закрытия менее 1 с.

    Тип Условный проход, мм Присоединение муфтовое Рабочее давление, КПа Рабочая мощность, ВА Размеры, мм Масса, кг
    А B С
    ширина    		 D
    КМГ-15-100 15 G ½” 0 – 100 28 135  114 70 70 2.1
    КМГ-15Р-100 15 G ½” 0 – 100 28 170 114 70 70 2.4
    КМГ-15-400 15 G ½” 0 – 400 28 135 114 70 70 2.1
    КМГ-20-50 20 G ¾” 0 – 50 28 190 140 80 115 2.8
    КМГ-20Р-50 20 G ¾” 0 – 50 28 190 140 80 115 2.9
    КМГ-20-100 20 G ¾” 0 – 100 28 190 140 80 115 2.8
    КМГ-20Р-100 20 G ¾” 0 – 100 28 190 140 80 115 2.9
    КМГ-20-400 20 G ¾” 0 – 400 28 190 140 80 115 2.8
    КМГ-20Р-400 20 G ¾” 0 – 400 28 190 140 80 115 2.9
    КМГ-25-30 25 G 1” 0 – 30 28 190 140 80 115 2.8
    КМГ-25Р-30 25 G 1” 0 – 30 28 190 140 80 115 2.9
    КМГ-25-100 25 G 1” 0 – 100 28 190 140 80 115 2.8
    КМГ-25Р-100 25 G 1” 0 – 100 28 190 140 80 115  2.9
    КМГ-25-400 25 G 1” 0 – 400 28 190 140 80 115 2.8
    КМГ-25Р-400 25 G 1” 0 – 400 28 190 140 80 115 2.9
    КМГ-50-10 50 G 2” 0 – 10 28 210 155 135 160 3.9
    КМГ-50Р-10 50 G 2” 0 – 10 28 210 155 135 160 4.0
    КМГ-50-100 50 G 2” 0 – 100 28 210 155 135 160 3.9
    КМГ-50Р-100 50 G 2” 0 – 100 28 210 155 135 160 4.0
    КМГ-50-300 50 G 2” 0 – 300 90/22* 260 205 135 160 4.8
    КМГ-50Р-300 50 G 2” 0 – 300 90/22* 260 205 135 160 5.0
    КМГ-50-600 50 G 2” 0 – 600 90/22* 260 205 135 160 5.2

    * в пусковом режиме/в режиме удержания (катушки в энергосберегающем исполнении)

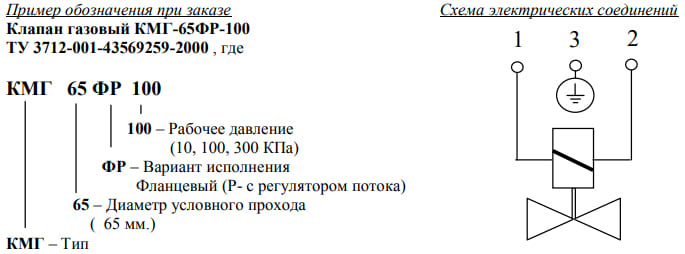

    Клапаны газовые КМГ с электромагнитным приводом фланцевого исполнения (в алюминиевых корпусах)

    Варианты исполнения

    • Без индекса — клапан газовый электромагнитный для применения в качестве запорного органа.
    • С индексом «Р» — клапан газовый электромагнитный с ручным регулятором потока газа для применения в качестве запорно-регулирующего органа. Применение регулятора потока упрощает процесс пусконаладочных работ.

    Основные технические характеристики

    Параметры Значения
    Рабочая среда природный газ по ГОСТ 5542-2014 , воздух по ГОСТ 17433-80
    Рабочее положение DN40 - DN65 на горизонтальном или вертикальном трубопроводе с отклонением +/– 15°
    Рабочее положение DN80 - DN100 на горизонтальном трубопроводе с отклонением +/– 15°
    Категория размещения и диапазон рабочих температур У 3.1 от – 30°С до + 60°С (стандартно)
    У 2 от – 45°С до + 60°С (по заказу)
    Напряжение сети электропитания 220 V +10% – 15% 50 Гц
    Степень электрозащиты IP 54
    Время открытия и закрытия менее 1 с.



    Тип Условный проход, мм Рабочее давление, КПа Рабочая мощность, ВА Размеры, мм        Масса кг
    А В С
    ширина    		 D E F G
    КМГ-40Ф-10 40 0 – 10 28 205  145 100 205 130  100 14  5,2
    КМГ-40ФР-10 40 0 – 10  28 205  145 100 205 130 100 14 5,3
    КМГ-40Ф-100 40 0 – 100 28 205  145 100 205 130 100 14 5,2
    КМГ-40ФР-100 40 0 – 100 28 205  145 100 205 130 100 14 5,3
    КМГ-40Ф-300 40 0 – 300 90/22 * 240 180 100 205 130 100 14 6,1
    КМГ-40ФР-300 40 0 – 300 90/22 * 240 180 100 205 130 100 14 6,2
    КМГ-50Ф-10 50 0 – 10 28 210 145 140 205  140 110 14 5,4
    КМГ-50ФР-10 50 0 – 10 28 210 145 140 205 140 110 14 5,5
    КМГ-50Ф-100 50 0 – 100 28 210 145 140 205 140 110 14 5,4
    КМГ-50ФР-100 50 0 – 100 28 210 145 140 205 140 110 14 5,5
    КМГ-50Ф-300 50 0 – 300 90/22 * 245 180 140 205 140 110 14 6,3
    КМГ-50ФР-300 50 0 – 300 90/22 * 245 180 140 205 140 110 14 6,4
    КМГ-50Ф-600 50 0 – 600 90/22 * 245 180 140 205 140 110 14 6,4
    КМГ-65Ф-10 65 0 – 10 90/22 * 265 190 160 250 160 130 14 8,4
    КМГ-65ФР-10 65 0 – 10 90/22 * 265 190 160 250 160 130 14 8,7
    КМГ-65Ф-100 65 0 – 100 90/22 * 265 190 160 250 160 130 14 8,5
    КМГ-65ФР-100 65 0 – 100 90/22 * 265 190 160 250 160 130 14 8,8
    КМГ-65Ф-300 65 0 – 300 90/22 * 265 190 160 250 160 130 14 8,6
    КМГ-65ФР-300 65 0 – 300 90/22 * 265 190 160 250 160 130 14 8,9
    КМГ-65Ф-600 65 0 – 600 120 / 30 * 295 220 160 250 160 130 14 12,3
    КМГ-80Ф-10 80 0 – 10 120 / 30 * 335 245 185 320 185 150 18 16,8
    КМГ-80ФР-10 80 0 – 10 120 / 30 * 335 245 185 320 185 150 18 17
    КМГ-80Ф-100 80 0 – 100 120 / 30 * 335 245 185 320 185 150 18 17
    КМГ-80ФР-100 80 0 – 100 120 / 30 * 335 245 185 320 185 150 18 17,2
    КМГ-80Ф-300 80 0 – 300 120 / 30 * 335 245 185 320 185 150 18 17,1
    КМГ-80ФР-300 80 0 – 300 120 / 30 * 335 245 185 320 185 150 18 17,3
    КМГ-80Ф-600 80 0 – 600 180 / 45 * 355 265 185 320 185 150 18 24,7
    КМГ-100Ф-10 100 0 – 10 120 / 30 * 345 245 205 320 205 170 18 17
    КМГ-100ФР-10 100 0 – 10 120 / 30 * 345 245 205 320 205 170 18 17,2
    КМГ-100Ф-100 100 0 – 100 120 / 30 * 345 245 205 320 205 170 18 17,4
    КМГ-100ФР-100 100 0 – 100 120 / 30 * 345 245 205 320 205 170 18 17,6
    КМГ-100Ф-300 100 0 – 300 120 / 30 * 345 245 205 320 205 170 18 17,3
    КМГ-100ФР-300 100 0 – 300 120 / 30 * 345 245 205 320 205 170 18 17,5
    КМГ-100Ф-600 100 0 – 600 180 / 45 * 365 265 205 320 205 170 18 25,3

    * - В пусковом режиме / в режиме удержания (катушки в энергосберегающем исполнении)

    Клапаны газовые КМГ с электромагнитным приводом фланцевого исполнения (в стальных корпусах)

    Варианты исполнения

    Клапан газовый электромагнитный для применения в качестве запорного органа

    Основные технические характеристики

    Параметры Значения
    Рабочая среда природный газ по ГОСТ 5542-2014 , воздух по ГОСТ 17433-80
    Рабочее положение DN40 - DN65 на горизонтальном трубопроводе с отклонением +/– 15°
    Категория размещения и диапазон рабочих температур У 3.1 от – 30°С до + 60°С (стандартно)
    У 2 от – 45°С до + 60°С (по заказу)
    Напряжение сети электропитания 220 V +10% – 15% 50 Гц
    Степень электрозащиты IP 54
    Время открытия и закрытия менее 1 с.



    Тип Условный проход, мм Рабочее давление, КПа Рабочая мощность, ВА Размеры, мм        Масса кг
    А В С
    ширина    		 D E F G
    КМГ-150Ф-100 150 0 – 100 180/45* 530 390 280 480 280 240 22 64
    КМГ-150Ф-300 150 0 – 300 180/45* 530 390 280 480 280 240 22 66
    КМГ-200Ф-100 200 0 – 100 180/45* 560 393 335 600 335 295 22 79

    * - В пусковом режиме / в режиме удержания
