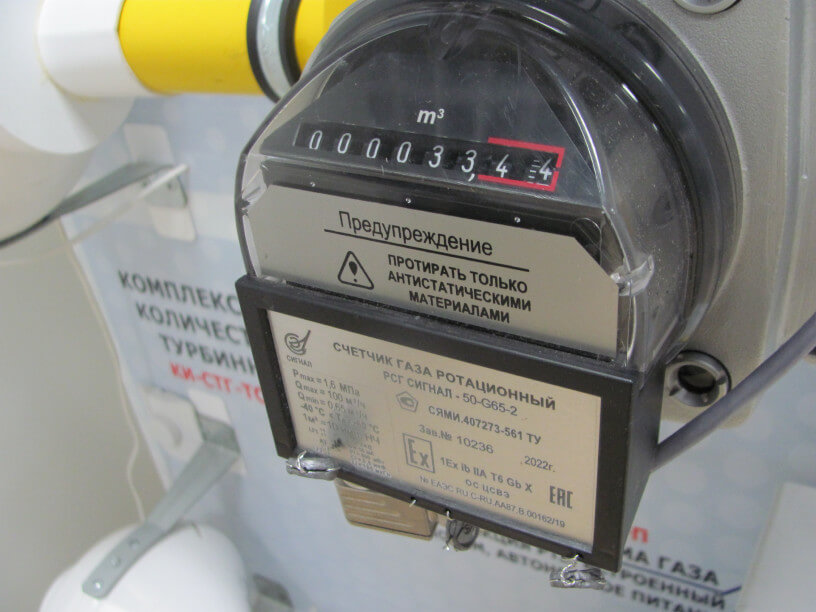

Счётчик газа ротационный РСГ «Дельта Сигнал»

Назначение

Счётчики «Дельта Сигнал» предназначены для измерения объёма природного газа и других неагрессивных сухих газов на газораспределительных станциях, газораспределительных пунктах, котельных и других узлах учёта газа с целью его коммерческого учёта. Счётчики выполнены для горизонтальной и вертикальной установки в трубопроводе с диаметрами условного прохода 40, 50, 80 и 100 мм. Для приведения расхода газа к стандартным условиям счётчик может быть оснащен корректорами объема газа БК, ЕК260, SEVC-D (Corus), ELCOR, СПГ741, СПГ761 и другими по выбору потребителя. Счётчик обеспечивает взрывозащищенность при подключении электронных корректоров, которые прошли аттестацию на взрывобезопасность в установленном порядке и имеют соответствующие сертификаты по взрывозащищенности.

Принцип действия и способ измерения

Принцип действия счётчика «Дельта Сигнал» заключается в повторяющемся вытеснении объёма газа из полостей, образованных роторами. Проходящий через счётчик поток газа заставляет вращаться роторы, расположенные в измерительной камере счётчика. Вследствие того, что оси роторов соединены между собой зубчатыми колёсами синхронизатора, они вращаются синхронно, вытесняя на выход счётчика определенный объём газа за один оборот. Вращение роторов через редуктор и газонепроницаемую магнитную муфту передается на роликовый счётный механизм. Таким образом, один поворот системы роторов соответствует передаче определенного объёма газа с входа счётчика на его выход.

Технические характеристики

• Уровень и вид взрывозащиты в зависимости от исполнения — 0ExiaIICT6/T5.
• Вид климатического исполнения счётчика — C4 по ГОСТ 12997.
• Температура окружающей среды от –30 до +60 °С.
• Счетчик является неремонтируемым в условиях эксплуатации изделием. Ремонт осуществляется в условиях предприятия-изготовителя или в нашем сервисном центре, имеющим на это разрешение предприятия-изготовителя.
• Погрешность измерения не более 1 % в диапазоне 0,1Qmax—Qmax.
• Максимальный динамический диапазон 1:200.

Динамические характеристики для счётчиков Ду 40 мм

Типоразмер	G10	G16	G25	G40
Qmax, м3/ч	16	25	40	65
Диапазон измерений Qmin/Qmax	от 1:20 до 1:30	от 1:20 до 1:30	от 1:20 до 1:30	от 1:20 до 1:30
Порог чувствительности, м3/час	0,03	0,03	0,05	0,05
Потеря давления Р, мбар	0,27	0,67	1,11	2,68
1 имп. НЧ LFСyblе Sensor, м3/имп.	0,01	0,01	0,01	0,01
1 имп. ВЧ л/имп.	0,0227	0,0227	0,0324	0,0324
Частота ВЧ при Qmax, Гц	195	305	343	558
Циклический объем, дм3	0,14	0,14	0,19	0,19

Динамические характеристики для счётчиков Ду 50—100 мм

Типоразмер	G16	G25	G40	G65	G100		G160	G250
Dу, мм	50	50	50	50	80		80	100
Qmax, м3/ч	25	40	65	100	160		250	400
Диапазон измерений Qmin/Qmax	от 1:20 до 1:50	от 1:20 до 1:100	от 1:20 до 1:160	от 1:20 до 1:200			от 1:20 до 1:160
Порог чувствительности, м3/час	0,05	0,05	0,05	0,05		0,07	0,15	0,2
Потеря давления Р, мбар	0,10	0,27	0,71	1,68		1,40	2,20	2,12
1 имп. НЧ LFСyblе Sensor, м3/имп.	0,1	0,1	0,1	0,1		0,1	0,1	1
1 имп. СЧ л/имп.	2,72	2,72	2,72	2,72		4,36	8,26	32,6
Частота СЧ при Qmax, Гц	2,55	4,08	6,64	10,2		10,2	8,41	3,40
1 имп. ВЧ л/имп.	0,0585	0,0585	0,0585	0,0585		0,0939	0,178	0,365
Частота ВЧ при Qmax, Гц	119	190	309	475		473	390	304
Циклический объем, дм3	0,59	0,59	0,59	0,59		0,94	1,78	3,65

Габаритно-присоединительные размеры

Типоразмер	Ду, мм	Габаритные размеры, мм					Присоединительные размеры				Масса, кг
		А	В	С	D	L	кол-во отв., шт.	размер резьбы	D, мм	L, мм
G10	40	93	66	159	96	121	Резьбовое соединение G1"				2,7
G16	40	93	66	159	96	121					2,7
	50	190	121	311	182	171	4	М16	125	24	11
G25	40	103	86	189	96	121	Резьбовое соединение G1"				3,4
	50	190	121	311	182	171	4	М16	125	24	11
G40	40	103	86	189	96	121	Резьбовое соединение G1"				3,4
	50	190	121	311	182	171	4	М16	125	24	11
G65	50	190	121	311	182	171	4	М16	125	24	11
G100	80	228	159	387	182	171	8	М16	160	24	15
G160	80	230	179	409	235	241	8	М16	160	24	29
G250	100	333	282	615	235	241	8	М16	180	24	43

Номенклатурный ряд

Ду, мм	Типоразмер	Qмax, м3/ч	Максимальный диапазон расходов
40	G10	16	1:30
	G16	25	1:50
	G25	40	1:50
	G40	65	1:50
50	G16	25	1:50
	G25	40	1:100
	G40	65	1:160
	G65	100	1:200
80	G100	160	1:200
	G160	250	1:200
100	G250	400	1:160

Варианты монтажа

Четыре возможных положения одного и того же счетчика: горизонтально слева-направо, справа-налево и вертикально сверху-вниз и снизу-вверх Примечание: Когда счетчик устанавливается с горизонтальным правым положением входа, то встроенные гильзы для датчиков температуры могут быть смонтированы с обеих сторон счетчика. Оси роторов счетчика должны быть в горизонтальном положении, максимальный допустимый наклон оси ±5° (±0,5° для счетчиков с Ду 40 мм). Счетчик устанавливается на свое место после окончания гидравлических испытаний трубопровода. Перед установкой счетчика трубопровод должен быть высушен и очищен изнутри. Рекомендуется избегать подсоединения счетчика с использованием переходников требующих применение тефлоновой ленты, так как имеется вероятность попадания частиц тефлона в измерительную камеру счетчика. При монтаже счетчиков для уплотнения фланцевых соединений рекомен-дуется применять уплотнительные прокладки из паронита ПМБ ГОСТ 481. Уплотнительные прокладки должны иметь ровные, без "бахромы" края по внутреннему и наружному контуру. Установку уплотнительных прокладок следует производить таким образом, чтобы они не выступали во внутренний диаметр трубопровода. Для крепления счетчика необходимо использовать болты М16. Длину болтов следует выбирать таким образом, чтобы обеспечить ввинчивание их в монтажные резьбовые отверстия, выполненные в корпусе счетчика на глубину от 16 до 22 мм. Резьбу болтов необходимо предварительно смазать техническим вазелином или солидолом. Не допускается использовать болты с поврежденной резьбой. Не допускается вести монтаж счетчика между непараллельными фланцами трубопровода. Для задержки твердых частиц, образовавшихся после проведения ремонтных либо монтажных работ на трубопроводе необходимо устанавливать перед счетчиком фильтр. Рекомендуемая степень фильтрации — не менее 100 мкм. При установке счетчика следует проконтролировать, чтобы направление потока газа в трубопроводе совпадало с направлением стрелки на корпусе счетчика. Фильтр устанавливается на входе счетчика между ответным фланцем трубопровода и входным фланцем счетчика и двумя уплотнительными прокладками. Установка фильтра является временной мерой и по истечении примерно месяца эксплуатации счетчика после монтажа в трубопровод, либо после выполнения ремонтных работ на трубопроводе, данный фильтр необходимо демонтировать. После демонтажа фильтра следует произвести его очистку и промывку. Впоследствии данный фильтр необходимо устанавливать перед счетчиком всякий раз после выполнения, каких либо монтажных или ремонтных работ на участке трубопровода до счетчика. Не рекомендуется использование волосяных фильтров газа. Если газ содержит конденсирующиеся примеси (вода, углеводороды), располагайте счетчик на вертикальном участке трубопровода при направлении потока газа сверху вниз. При использовании в системе автоматических отсечных клапанов во избежание возникновения при срабатывании отсечного элемента ударной нагрузки, которая может привести к повреждению роторов, счетчик следует располагать до отсечного клапана. В газопроводах с давлением до 1,6 МПа рекомендуется схема установки, приведенная на рисунке ниже. Наличие вентиля 2 является обязательным. Он позволяет отключить счетчик в случае его повреждения, облегчает ввод счетчика в эксплуатацию в протяженных или сложных газопроводах. При отсутствии байпаса допускается вместо счетчика использовать проставку. 1 — трубопровод; 2, 4 — изолирующие вентили до и после счетчика; 3 — счетчик; 5 — байпас; 6 — изолирующий вентиль байпаса; 7 — два патрубка с заглушками под гильзы термопреобразователя корректора объема газа и образцового термометр. Ротационный счетчик «Дельта Сигнал» не требует соблюдения прямых участков газопровода до и после счетчика для его нормального функционирования. Счетчик может быть установлен в непосредственной близости от фильтра, запорного устройства или регулятора давления газа. Внутренний диаметр трубопровода на входе и выходе счетчика должен соответствовать значениям, приведенными в таблице.

Ду, мм счетчика	Ду трубопровода с допустимыми диаметрами
	Ду, мм	Внутренний диаметр трубопровода, мм
		мин.	макс.
40	40	38	42
50	50	49	55
80	80	77	83
100	100	98	107

При установке счетчика в качестве ответных фланцев необходимо использовать фланцы исполнения 1 по ГОСТ 12820 или ГОСТ 12821. Для повышения износостойкости и срока службы счетчика движущиеся детали смазываются маслом, которое находится в переднем и заднем картерах. Количество масла необходимое для оптимальной работы счетчика приведено в таблице

Ду		40	50/80	80/100
Циклический объем, дм3		0,14/0,19	0,59/0,94	1,78/3,65
Вид установки	Картер	Необходимое количество масла, мл
Горизонт.	Передн., задн.	20	30 30	25 35
Вертикаль.	Передн., задн.	60	100 100	160 240

Имеется возможность долива масла без остановки счетчика при наличии давления в трубопроводе, с помощью штуцера PETE'S PLUG со следующими техническими характеристиками.

• максимальное избыточное рабочее давление до 20 бар;
• наружная резьба К 1/4" (NPT) или G1/4" (BSP);
• длина 40 мм.

Ду	Типоразмер	Циклический объем, дм3	Тип гильз
			Две встроенные гильзы	Доп. гильза, устан. в вых. штуцер «р»
40	G10—G16, G25—G40	0,14 0,19	—	L0
50 80	G16—G65, G100	0,59 0,94	L1	L2
80 100	G160, G250	1,78 3,65	L2	L2

Тип и размеры гильз

Тип гильз	Резьба	Диаметр отв., мм	Длина, мм
L0	К 1/4" (NPT)	7,0	55
L1	К 1/4" (NPT)	7,0	65
L2	К 1/4" (NPT)	7,0	85

Марки промышленных масел, рекомендуемые для смазки счетчиков

Изготовитель	Вязкость масла
	от 5 до 9 сст	от 10 до 21 сст	22 сст
MOBIL	VELOCITE OIL №3	VELOCITE OIL №6	VELOCITE OIL №10
ESSO	—	SPINESSO 10	SPINESSO 22
SHELL	TELLUS T5	TELLUS T15	TELLUS T22
SHELL	—	MORLINA 10	—

Вязкость масла, требуемая для смазки счетчиков

Диапазон рабочих температур, °С	Вязкость масла по iso 3448, сст
от –25 до +10 °С	5
от –10 до +30 °С	10
от +25 до +60 °С	22
